Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?

Il generatore del contrangolo necessita di almeno 300 g/min per produrre corrente sufficiente per il LED. Durante l'inserimento di un impianto, la velocità di rotazione è compresa tra 15 e 50 g/min.

È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed?

Per le applicazioni che non richiedono una coppia esatta del torque (fresatura, levigatura, ...), è possibile utilizzare tutti i manipoli e contrangolo con attacco ISO 3964. Osservare la corretta impostazione di riduzione/moltiplicazione di manipoli e contrangolo. È possibile che i manipoli e contrangolo di altri produttori non siano concepiti per la coppia dell'apparecchio/motore utilizzato e si danneggino.

Come si inserisce il tubo spray?

Una descrizione dettagliata è disponibile nel manuale utente al capitolo "Funzionamento - Informazioni generali" e nel video relativo all'installazione di Implantmed.

Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?

Le indicazioni dettagliate sono riportate al capitolo "Igiene e manutenzione" delle istruzioni per l'uso.

È possibile poter inserire il motore Implantmed in un termodisinfettore?

Sì, se il motore è contrassegnato con il simbolo "termodisinfettabile".

L'apparecchio Implantmed/Elcomed richiede manutenzione?

Almeno ogni tre anni è necessario eseguire una manutenzione regolare dell'unità dentale e degli accessori, salvo il caso in cui le disposizioni di legge prevedano intervalli più brevi. In questo modo è possibile garantire un corretto funzionamento e la sicurezza dell'apparecchio. I particolari in merito sono riportati al capitolo "Assistenza" delle istruzioni d'uso.

È necessario lubrificare il motore Implantmed/Elcomed?

No, il motore Implantmed/Elcomed non deve essere lubrificato. I cuscinetti del motore non richiedono manutenzione. Ogni ulteriore lubrificazione ridurrebbe la vita utile dei cuscinetti.

Gli attuali contrangolo possono essere collegati ai motori?

Sì. Tutti i manipoli e i contrangolo chirurgici W&H possono essere collegati al motore EM-19.

Qual è la differenza tra coppia e ISQ?

La coppia è una misurazione statica una tantum, eseguita al momento del posizionamento dell'impianto, e non può essere ripetuta successivamente in modo non invasivo. Osstell ISQ misura la stabilità laterale dell'impianto e le misurazioni possono essere ripetute in modo non invasivo e dinamico per monitorare lo sviluppo dell'osteointegrazione.

Modulo Piezomed: il modulo funziona anche con dispositivi OEM?

Si, ma con il software adeguato

Modulo Piezomed: su quali modelli di Implantmed è possibile interconettere i moduli Piezomed?

Si, tutti i modellli Implantmed Plus SI-10XX

I nostri clienti possono smontare i contrangolo?

Sì. Per W&H, la lettera "S" indica sempre che il contrangolo chirurgico è smontabile. La lettera "I" indica che il contrangolo chirurgico non è smontabile (ad es. WS-75 L vs. WI-75)

Is it possible to use the Implantmed Classic in combination with the wireless foot control?

No, the Implatmed Classic can only be operated via a wired foot control.

È possibile regolare la velocità del motore nel programma di inserimento impianto?

Sì. Nel programma di inserimento impianto è possibile impostare sia la velocità sia la coppia.

È possibile utilizzare deflussori di altri produttori?

No. È consentito utilizzare esclusivamente deflussori approvati da W&H. Questo perché specifiche come materiale, dimensioni e flusso del liquido di raffreddamento potrebbero non essere compatibili e causare problemi quali perdite, raffreddamento insufficiente o persino danni al dispositivo.

I contrangoli possono essere utilizzati sui micromotori precedenti?

No. Per garantire un bilanciamento ottimale è stata ridotta la lunghezza dell'attacco interno. Per questo motivo, i contrangoli con suffisso “L” non possono essere utilizzati sui micromotori più datati, ma solo sui modelli EM-19 ed EM-19 LC.

Tutti gli Implantmed sono compatibili con il modulo W&H Osstell ISQ?

Le unità di controllo Implantmed Plus SI-1023, SI-1015 e SI-1010 possono essere aggiornate con il modulo W&H Osstell ISQ. Per la nuova generazione di Implantmed Plus II, invece, è possibile collegare direttamente l’Osstell Beacon.

È possibile aggiornare gli Implantmed con il pedale wireless?

Gli Implantmed Plus possono essere aggiornati: è sufficiente inserire il dongle in dotazione nel dispositivo e utilizzare il pedale in modalità wireless. Per Implantmed Plus II, invece, la scelta tra versione wireless o cablata deve essere effettuata al momento dell’acquisto. L’aggiornamento successivo non è possibile.

Quali tipi di deflussori posso utilizzare con il mio dispositivo?

Per i motori con lunghezza di 1,8 m è possibile utilizzare deflussori monouso (04363600) oppure sterilizzabili (0417XXX). Per la combinazione Implantmed + modulo Piezomed è disponibile il deflussore con valvola a Y (08072750). Le opzioni compatibili sono riportate anche nelle istruzioni per l’uso del dispositivo.

What does the LC in EM-19 LC stand for, is there a LED in the motor?

The LC stands for light contacts. This means that we have integrated an electrical connection into our new motors. The light contacts supply our contra-angle handpieces with the “L” suffix (e.g. WS-75 L) with power, thus providing optimal light at any speed.

Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?

Il generatore del contrangolo necessita di almeno 300 g/min per produrre corrente sufficiente per il LED. Durante l'inserimento di un impianto, la velocità di rotazione è compresa tra 15 e 50 g/min.

È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed?

Per le applicazioni che non richiedono una coppia esatta del torque (fresatura, levigatura, ...), è possibile utilizzare tutti i manipoli e contrangolo con attacco ISO 3964. Osservare la corretta impostazione di riduzione/moltiplicazione di manipoli e contrangolo. È possibile che i manipoli e contrangolo di altri produttori non siano concepiti per la coppia dell'apparecchio/motore utilizzato e si danneggino.

Come si inserisce il tubo spray?

Una descrizione dettagliata è disponibile nel manuale utente al capitolo "Funzionamento - Informazioni generali" e nel video relativo all'installazione di Implantmed.

Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?

Le indicazioni dettagliate sono riportate al capitolo "Igiene e manutenzione" delle istruzioni per l'uso.

È possibile poter inserire il motore Implantmed in un termodisinfettore?

Sì, se il motore è contrassegnato con il simbolo "termodisinfettabile".

L'apparecchio Implantmed/Elcomed richiede manutenzione?

Almeno ogni tre anni è necessario eseguire una manutenzione regolare dell'unità dentale e degli accessori, salvo il caso in cui le disposizioni di legge prevedano intervalli più brevi. In questo modo è possibile garantire un corretto funzionamento e la sicurezza dell'apparecchio. I particolari in merito sono riportati al capitolo "Assistenza" delle istruzioni d'uso.

È necessario lubrificare il motore Implantmed/Elcomed?

No, il motore Implantmed/Elcomed non deve essere lubrificato. I cuscinetti del motore non richiedono manutenzione. Ogni ulteriore lubrificazione ridurrebbe la vita utile dei cuscinetti.

Gli attuali contrangolo possono essere collegati ai motori?

Sì. Tutti i manipoli e i contrangolo chirurgici W&H possono essere collegati al motore EM-19.

Qual è la differenza tra coppia e ISQ?

La coppia è una misurazione statica una tantum, eseguita al momento del posizionamento dell'impianto, e non può essere ripetuta successivamente in modo non invasivo. Osstell ISQ misura la stabilità laterale dell'impianto e le misurazioni possono essere ripetute in modo non invasivo e dinamico per monitorare lo sviluppo dell'osteointegrazione.

Modulo Piezomed: il modulo funziona anche con dispositivi OEM?

Si, ma con il software adeguato

Modulo Piezomed: su quali modelli di Implantmed è possibile interconettere i moduli Piezomed?

Si, tutti i modellli Implantmed Plus SI-10XX

I nostri clienti possono smontare i contrangolo?

Sì. Per W&H, la lettera "S" indica sempre che il contrangolo chirurgico è smontabile. La lettera "I" indica che il contrangolo chirurgico non è smontabile (ad es. WS-75 L vs. WI-75)

Is it possible to use the Implantmed Classic in combination with the wireless foot control?

No, the Implatmed Classic can only be operated via a wired foot control.

È possibile regolare la velocità del motore nel programma di inserimento impianto?

Sì. Nel programma di inserimento impianto è possibile impostare sia la velocità sia la coppia.

È possibile utilizzare deflussori di altri produttori?

No. È consentito utilizzare esclusivamente deflussori approvati da W&H. Questo perché specifiche come materiale, dimensioni e flusso del liquido di raffreddamento potrebbero non essere compatibili e causare problemi quali perdite, raffreddamento insufficiente o persino danni al dispositivo.

I contrangoli possono essere utilizzati sui micromotori precedenti?

No. Per garantire un bilanciamento ottimale è stata ridotta la lunghezza dell'attacco interno. Per questo motivo, i contrangoli con suffisso “L” non possono essere utilizzati sui micromotori più datati, ma solo sui modelli EM-19 ed EM-19 LC.

Tutti gli Implantmed sono compatibili con il modulo W&H Osstell ISQ?

Le unità di controllo Implantmed Plus SI-1023, SI-1015 e SI-1010 possono essere aggiornate con il modulo W&H Osstell ISQ. Per la nuova generazione di Implantmed Plus II, invece, è possibile collegare direttamente l’Osstell Beacon.

È possibile aggiornare gli Implantmed con il pedale wireless?

Gli Implantmed Plus possono essere aggiornati: è sufficiente inserire il dongle in dotazione nel dispositivo e utilizzare il pedale in modalità wireless. Per Implantmed Plus II, invece, la scelta tra versione wireless o cablata deve essere effettuata al momento dell’acquisto. L’aggiornamento successivo non è possibile.

Quali tipi di deflussori posso utilizzare con il mio dispositivo?

Per i motori con lunghezza di 1,8 m è possibile utilizzare deflussori monouso (04363600) oppure sterilizzabili (0417XXX). Per la combinazione Implantmed + modulo Piezomed è disponibile il deflussore con valvola a Y (08072750). Le opzioni compatibili sono riportate anche nelle istruzioni per l’uso del dispositivo.

What does the LC in EM-19 LC stand for, is there a LED in the motor?

The LC stands for light contacts. This means that we have integrated an electrical connection into our new motors. The light contacts supply our contra-angle handpieces with the “L” suffix (e.g. WS-75 L) with power, thus providing optimal light at any speed.

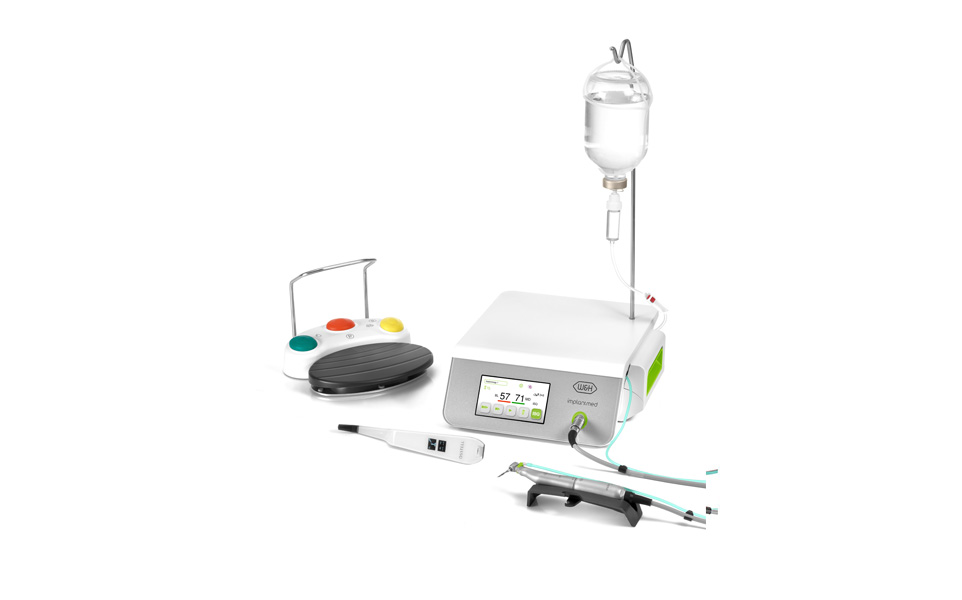

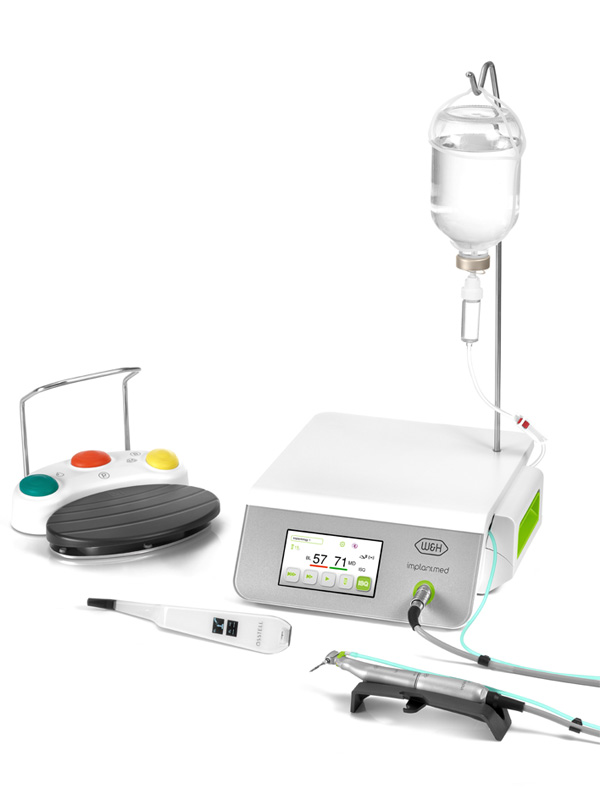

Implantmed

Name: Implantmed
Brand: W&H

Il potere nel campo della chirurgia orale e dell'implantologia

Con implantmed è disponibile un motore chirurgico di alta qualità e ad alte prestazioni per la chirurgia dentale, l'implantologia e la chirurgia orale e maxillo-facciale (OMS).

AR/3D

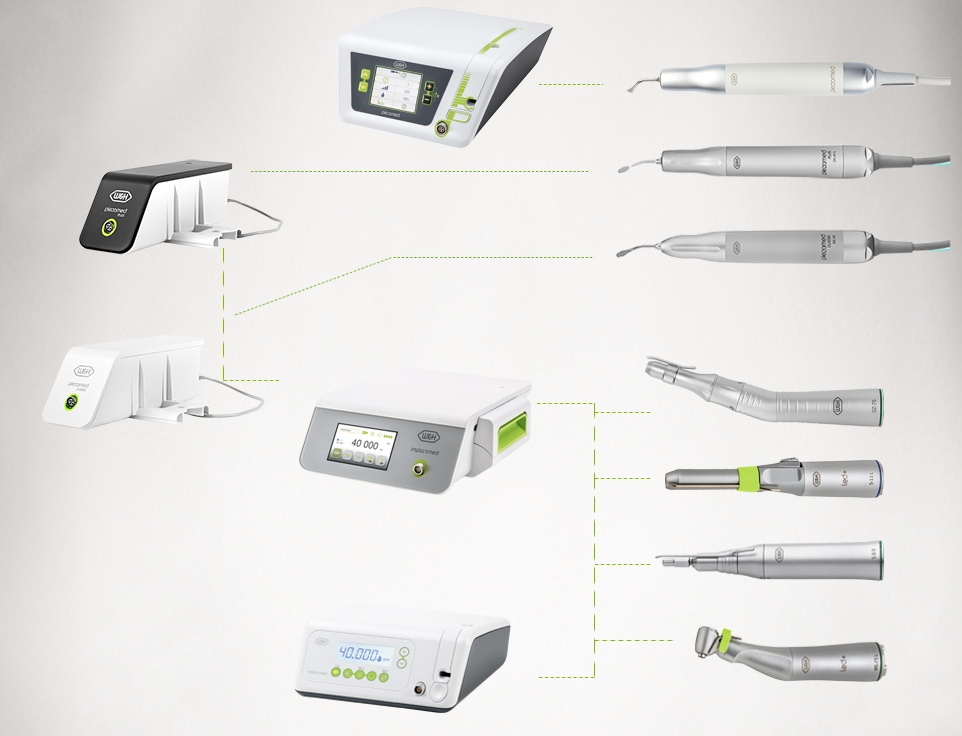

Panoramica di sistema

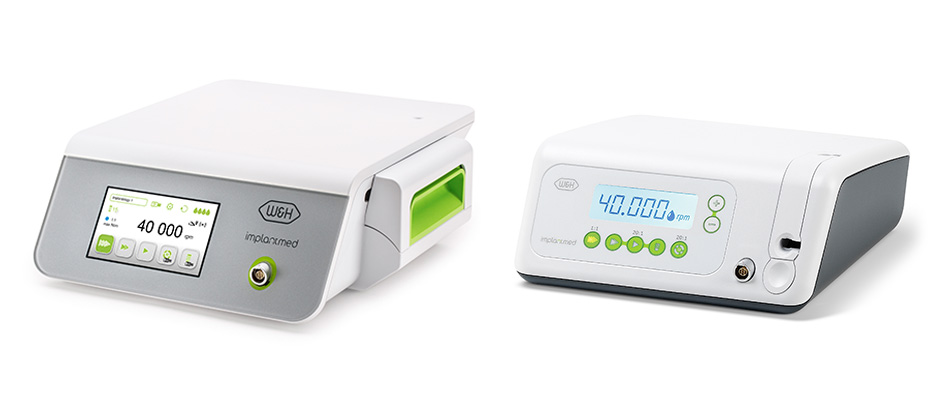

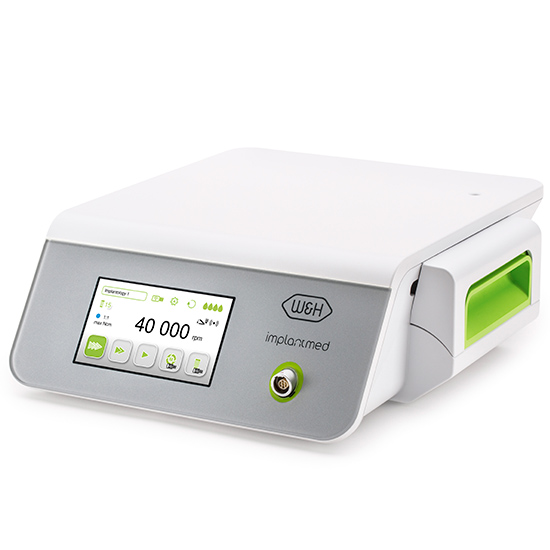

Implantmed Plus

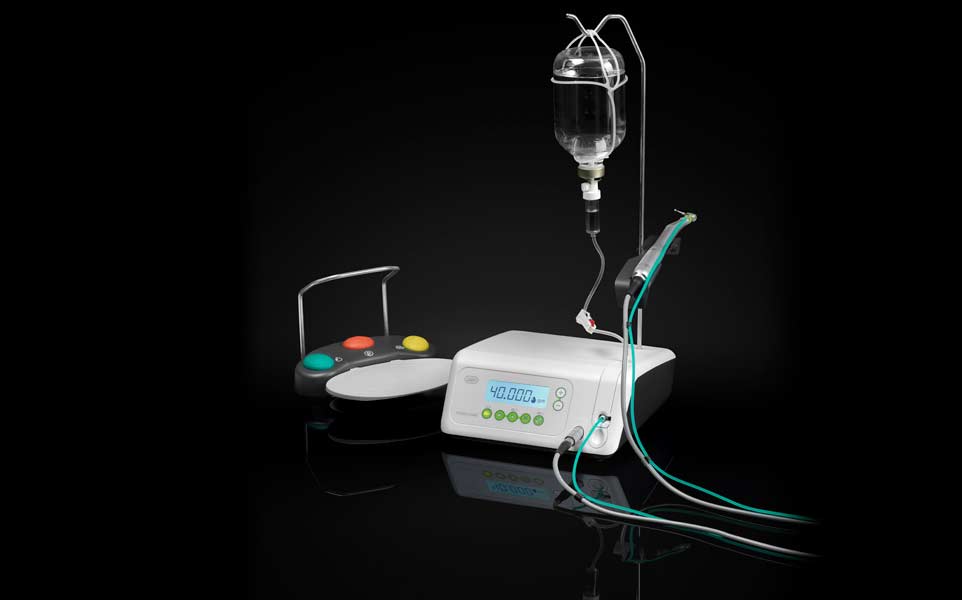

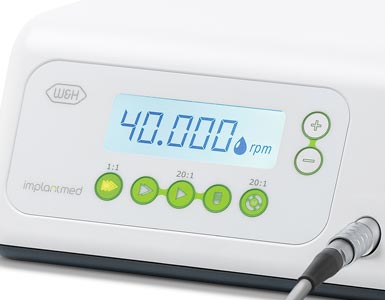

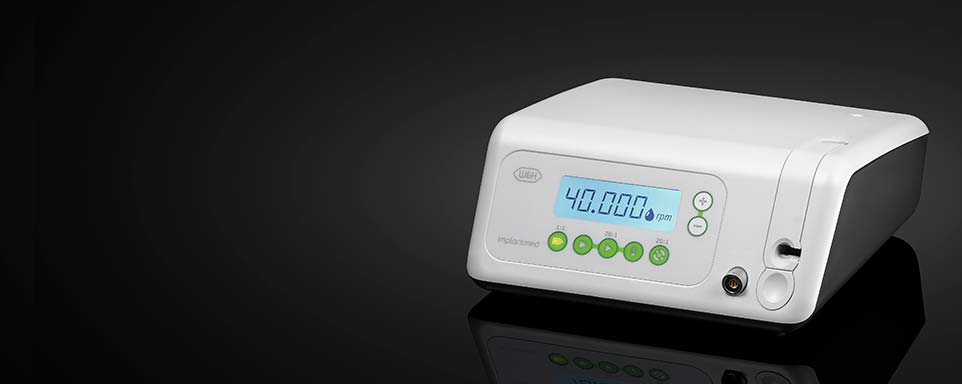

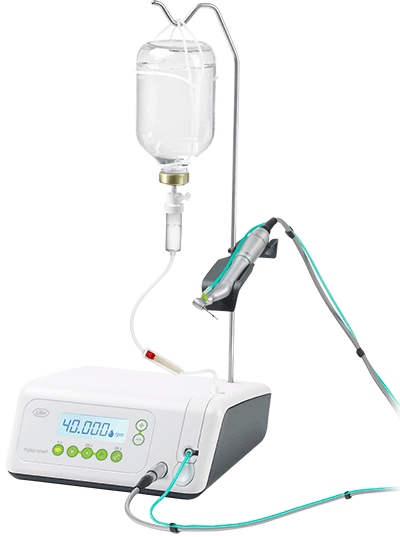

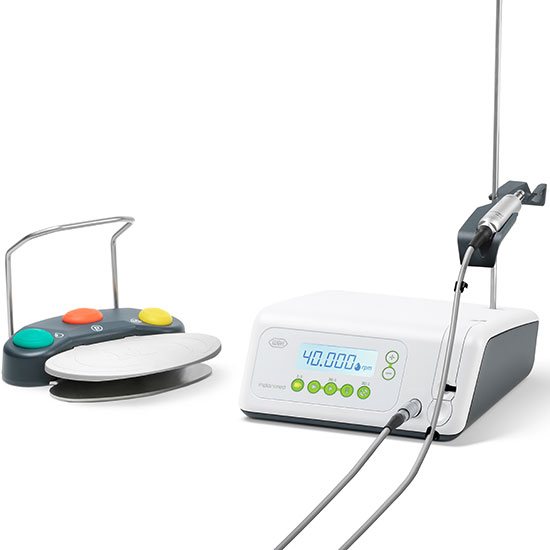

Implantmed Classic
Dati tecnici

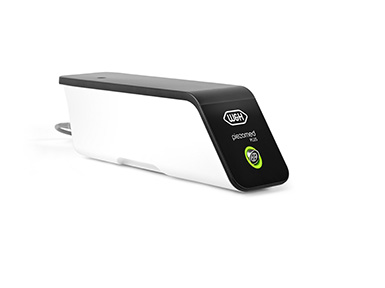

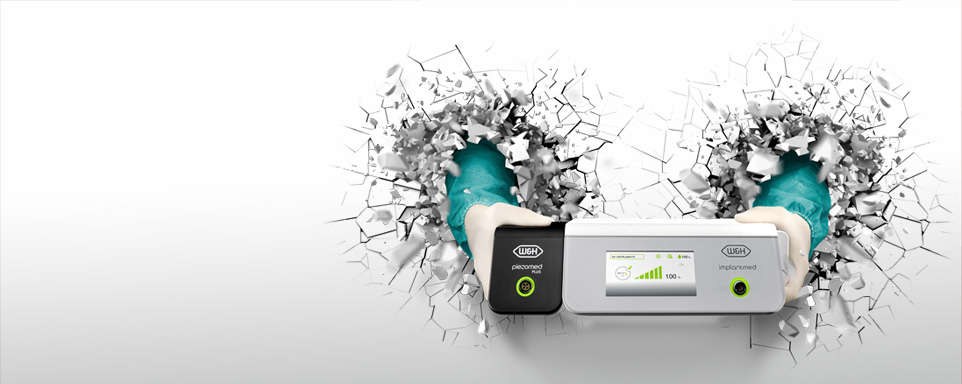

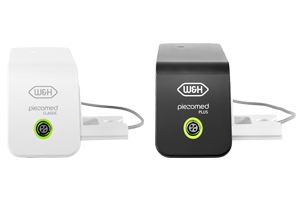

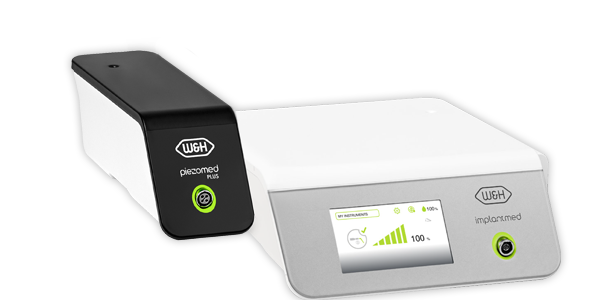

La nuova forza nella chirurgia ossea

Il modulo Piezomed unisce il motore per implantologia e la piezochirurgia in un unico dispositivo.

> Maggiori Informazioni

20 anni di spirito innovativo

› Usabilità unificata e programmazione evoluta di generazione in generazione
› Cinque programmi per ogni fase dell'impianto, personalizzabili e memorizzabili
› Pompa integrata, comando a pedale multifunzione, motore e e cordone sterilizzabili

2021

SEMPRE UN PASSO AVANTI

Caratteristiche tecniche e massima affidabilità fanno di Implantmed un punto di svolta nell'implantologia. Con questa ambizione, pensiamo sempre al futuro.
2020

SOLUZIONI SMART W&H PER IL DENTALE

› Gestione semplificata dei dati
› Tracciabilità e sicurezza
› Dashboard personale online
› Sempre aggiornato
2016

LA QUARTA GENERAZIONE DI IMPLANTMED

› Da 200 a 40,000 giri/min
› Motore ISO corto
› Personalizzabile
› Pompa di nuova concezione
› Comando a pedale wireless
› Touch Screen a colori
› Funzione di documentazione
› ISQ di Osstell
› Torque 80 Ncm
2016

LA QUARTA GENERAZIONE DI IMPLANTMED

› Da 300 a 40,000 giri/min
› Motore ISO corto
› Funzione di maschiatura
› Torque 70 Ncm
2011

LA TERZA GENERAZIONE DI IMPLANTMED

› Da 300 a 40,000 giri/min
› Funzione di maschiatura
› Torque 70 Ncm
2005

LA SECONDA GENERAZIONE DI IMPLANTMED

› Da 300 a 40,000 giri/min
› Funzione Endo
› Disponibile in due diversi design
› Torque 70 Ncm
2001

IL PRIMO IMPLANTMED

› Da 300 a 40,000 giri/min
› Motore brushless sterilizzabile
› Torque 50 Ncm

Implantmed sa quello che serve a chirurghi e specialisti di implantologia.

L'Implantmed di W&H garantisce più sicurezza nel trattamento per il medico e i suoi pazienti.

Grazie all'interfaccia utente intuitiva, al touchscreen colorato e al display in vetro, Implantmed offre il massimo livello di comfort.

Questa unità chirurgica si contraddistingue per la funzione di maschiatura meccanica, il controllo automatico del torque e per la sua integrabilità con le tecnologie Osstell (disponibili come accessori) per misurare in modo preciso la stabilità dell'impianto.

I vantaggi in breve

Interfaccia utente intuitiva
Controllo coppia sicuro e
stabilità dell'impianto misurabile
Motore elettrico potente e ultra-compatto
Design della pompa intuitivo

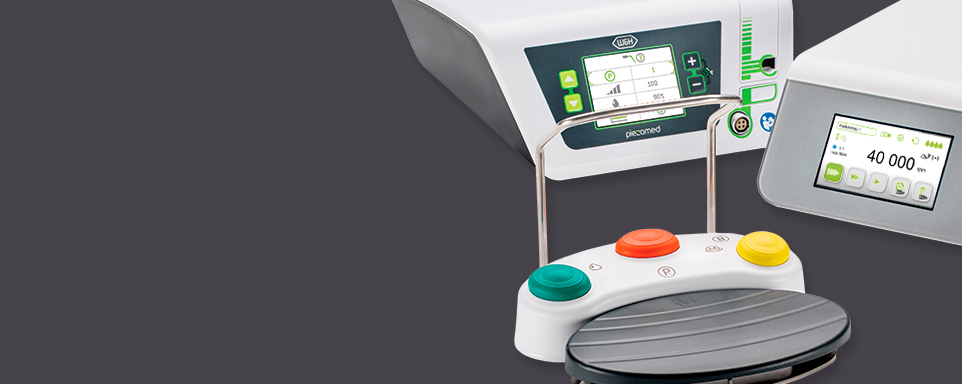

Controllo al piede senza cavi

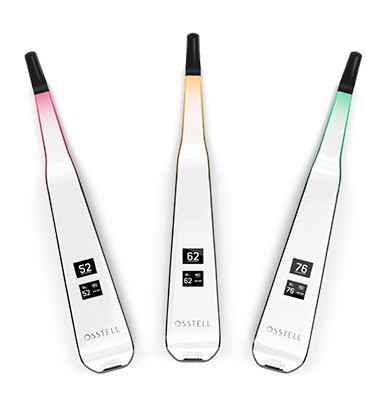

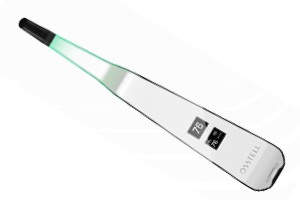

Osstell Beacon
Possibilità di tracciare e documentare il processo di osteointegrazione dell'impianto

Touchscreen colorato
Interfaccia utente semplice e intuitiva

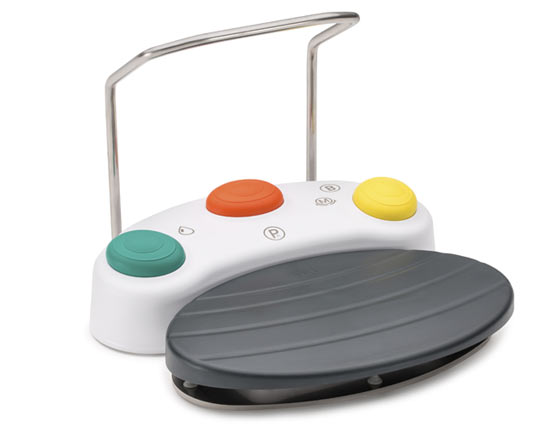

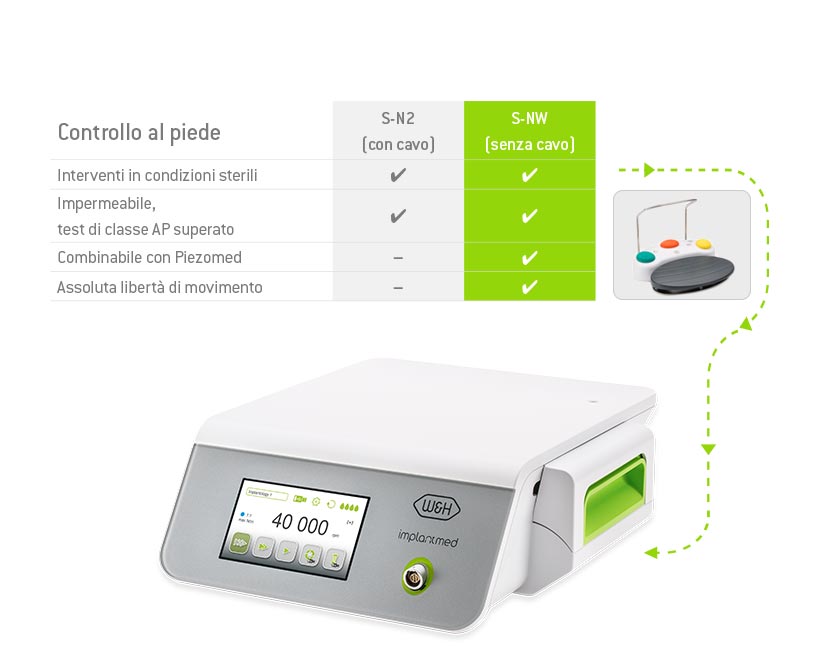

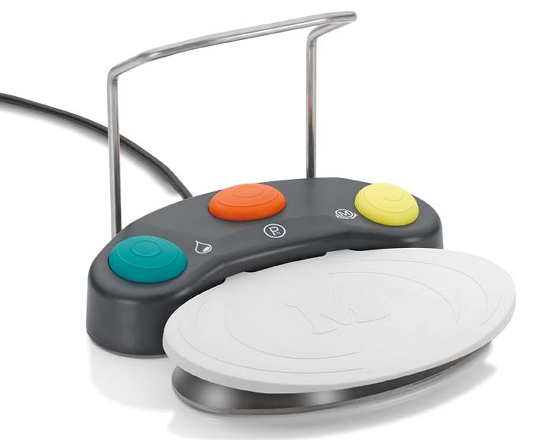

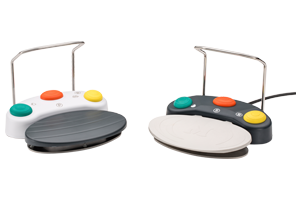

Controllo al piede
senza cavi per il controllo di più dispositivi W&H

Digitalmente sempre aggiornati

L'aggiornamento del software Implantmed fa parte da tempo della nostra routine quotidiana.

Questo significa che i bug vengono continuamente corretti, miglioramenti apportati e, soprattutto, nuove funzioni. In questo modo apriamo prospettive completamente nuove per l'utilizzo del vostro dispositivo chirurgico nella realtà digitale.

Gli aggiornamenti software in sintesi:

Integrabilità con Osstell Beacon

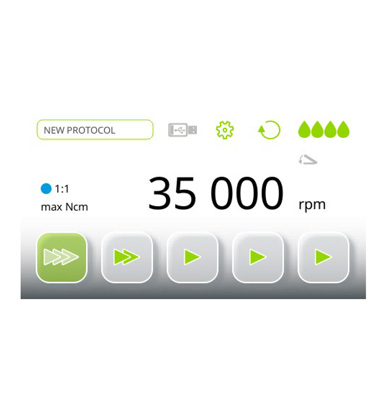

Fasi di perforazione per l'estensione del protocollo

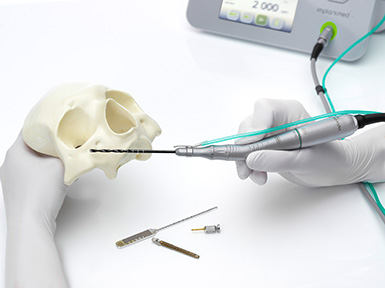

Implementazione Zygoma

Update del modulo Piezomed

sicuro

Dotato di controllo della stabilità

Maschiatura
Controllo coppia
Misurazione della stabilità
Documentazione
semplice

Intuitivo e chiaro

Touchscreen colorato
Design della pompa intuitivo
Ideale per il poliambulatorio
flessibile

Up-gredabile in ogni momento

Controllo al piede wireless

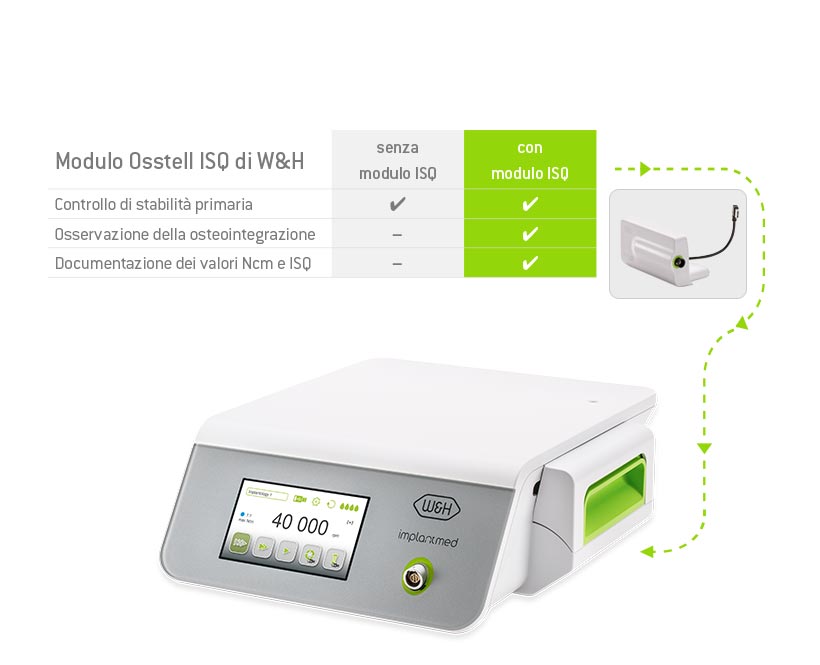

Modulo Osstell ISQ di W&H

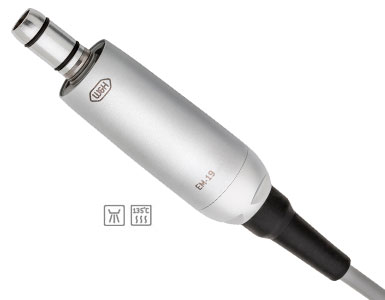

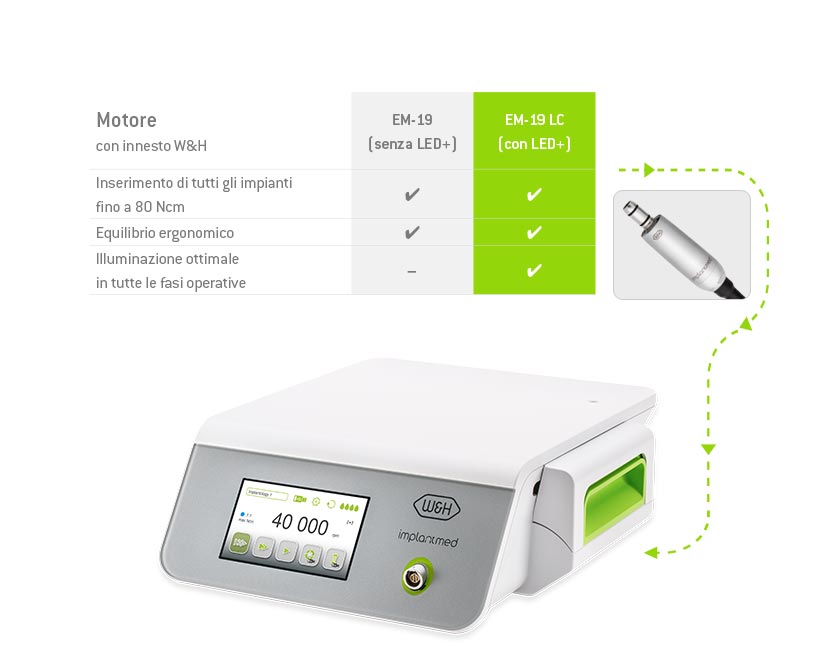

Motore elettrico EM-19 LC

SICURO

Impianti stabili

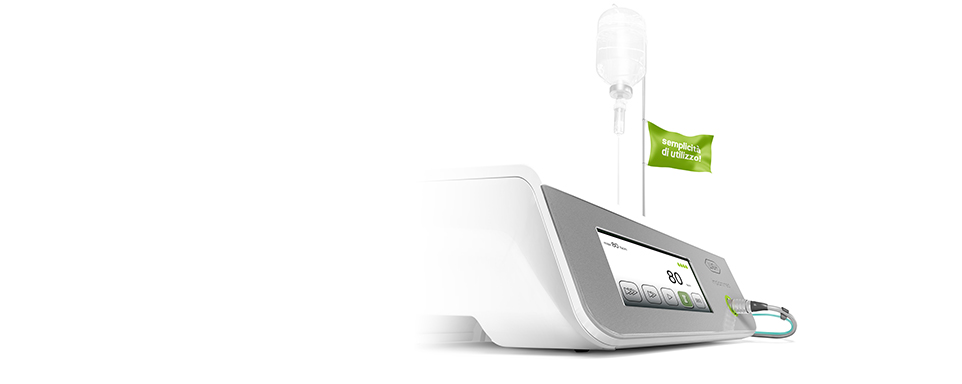

SEMPLICE

Indiscutibilmente intuitivo e chiaro
SEMPLICE

Applicazione del tubo del fluido di irrigazione
FLESSIBLE

Assoluta libertà di movimento

Download

Domande frequenti

Assistenza

Accessori

Sicurezza

Impianti stabili

In combinazione con Osstell Beacon di W&H, Implantmed consente una valutazione affidabile della stabilità degli impianti. Il fattore di Implant Stability Quotient (valore ISQ) misurato viene visualizzato direttamente sul display.

Per l'avvitamento sicuro degli impianti viene supportato il controllo coppia automatico.
- Funzione di maschiatura meccanica
- Accurate torque control
- Misurazione della stabilità
- Documentazione

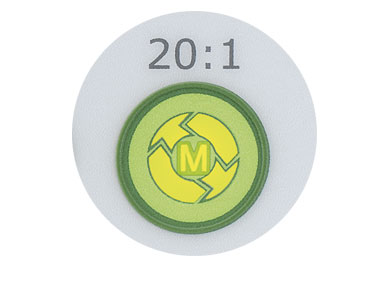

Funzione di maschiatura

Attecchimento senza stress

È possibile utilizzare la funzione di maschiatura meccanica durante l'inserimento degli impianti nell'osso duro. La funzione di maschiatura evita la compressione eccessiva sull'osso durante l'avvitamento dell'impianto. Il risultato: attecchimento senza stress dell'impianto.

Vedi video
Controllo coppia

Controllo coppia automatico

Il controllo coppia può essere impostato con esattezza da 5 a 80 Ncm e offre la necessaria sicurezza durante l'avvitamento degli impianti.
- Inserimento controllato di tutti i tipi di impianto con una coppia massima di 80 Ncm.

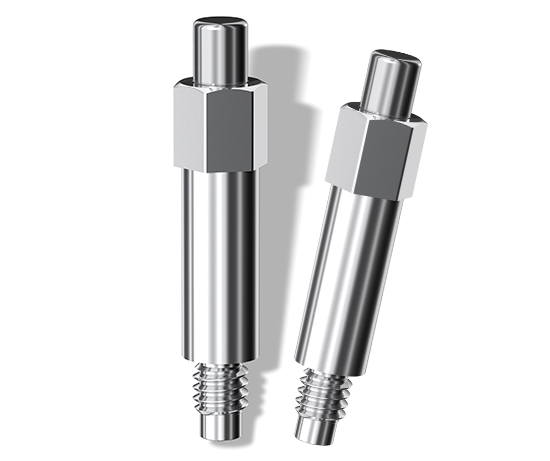

Misurazione della stabilità

Misurazione della stabilità implantare

Con la misurazione della stabilità degli impianti è possibile una valutazione affidabile dell'osteointegrazione. I valori ISQ vengono documentati in base alla posizione del dente.
- Interfaccia di Osstell Beacon: la connessione Wireless tra Implantmed e Osstell Beacon permette un'integrazione in tempo reale dei dati.
Più informazioni su Osstell Beacon

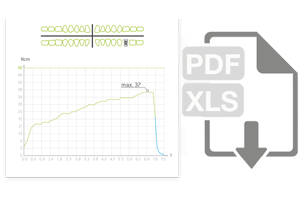

Documentazione

Funzione di documentazione

Ora è possibile!
È possibile attivare la funzione di documentazione e documentare i trattamenti e i relativi risultati. Questo offre sicurezza, garantisce la qualità e rafforza la fiducia del paziente.
- È possibile salvare con praticità tutti i valori relativi all'inserimento dell'impianto su una chiave USB
- Il personale interessato può essere informato sulla stabilità dell'impianto

Documentare i dati

“Poter documentare i dati di ISQ e Torque garantisce una tracciabilità del corretto protocollo Implantare.”

Dr. Luigi Gallo,
Medico chirurgo odontoiatra, Civita Castellana (Vt)

Utilizzo

Touchscreen colorato:
facile e intuitivo

Il touchscreen colorato in vetro può essere usato in modo estremamente intuitivo.
- Guida a menu user-friendly
- Superficie in vetro

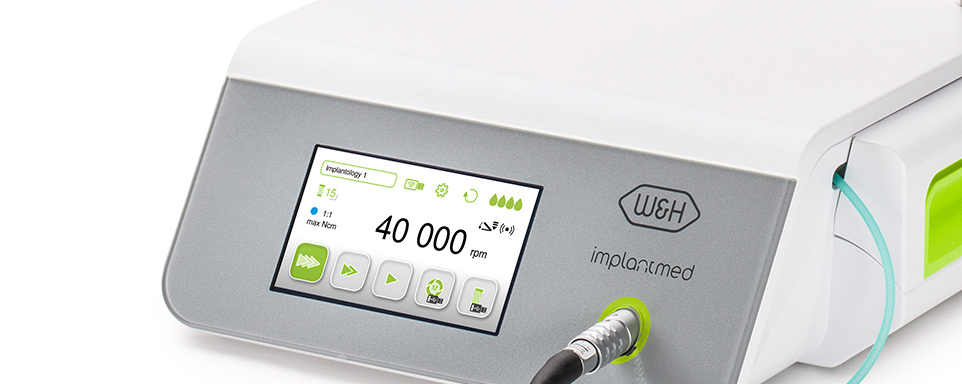

Personalizzazione delle procedure operative

Per una procedura operativa semplificata

È possibile adattare Implantmed alla propria procedura operativa e personalizzare Implantmed per l'uso da parte di chirurghi diversi all’interno del poli-ambulatorio.
- Concentrato sull'essenziale
- Agevola la procedura operativa
Superficie in vetro

Touchscreen con superficie in vetro

Il touchscreen colorato con la superficie in vetro consente l'uso semplice e intuitivo dell'unità di controllo. La superficie in vetro è facilmente pulibile. La disinfezione con un panno garantisce la sicurezza nell'area di trattamento.

La soluzione per il ciclo operativo di inserimento impianto

Osteotomia

Fino a 40.000 rpm di velocità di rotazione e 90 ml/min di fluido di raffreddamento per evitare la necrosi.

Maschiatura

Nessuna perdita di tessuto osseo e attecchimento senza stress con la funzione di maschiatura meccanica.

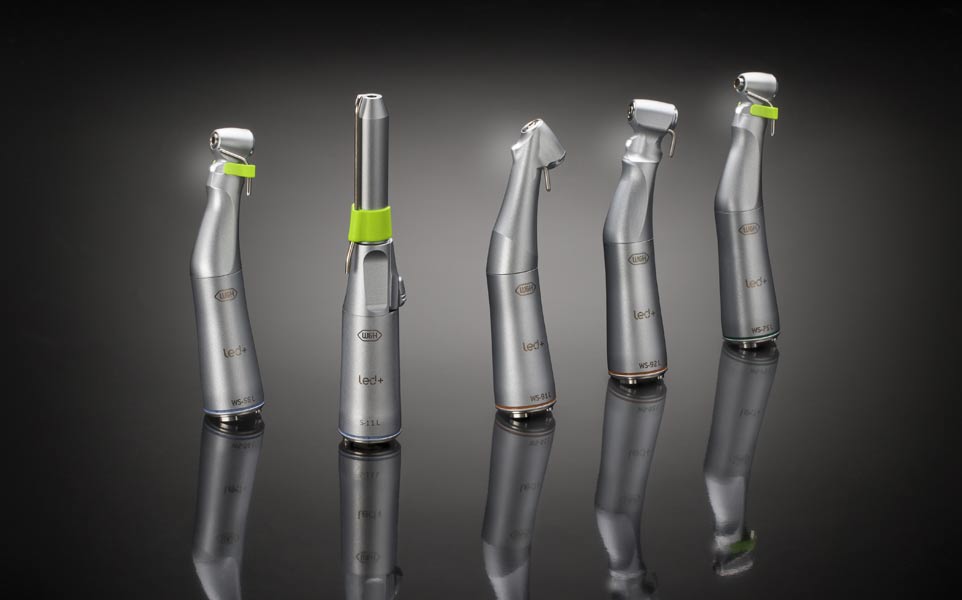

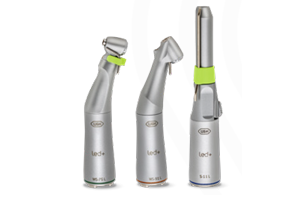

Manipoli e contrangolo chirurgici con Mini-LED+

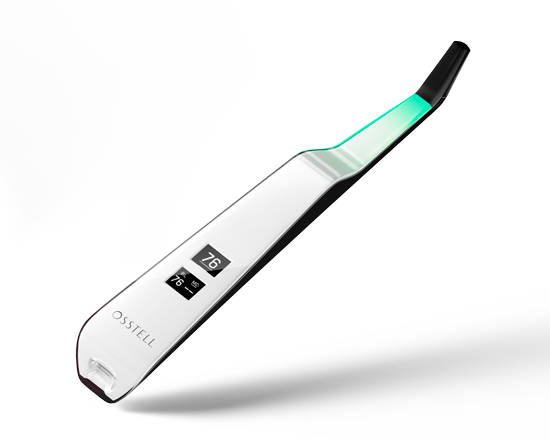

Misurazione della stabilità implantare

Con Osstell Beacon, l'operatore ha sotto controllo il processo di osteointegrazione dell'impianto, anche nel caso di pazienti a rischio.

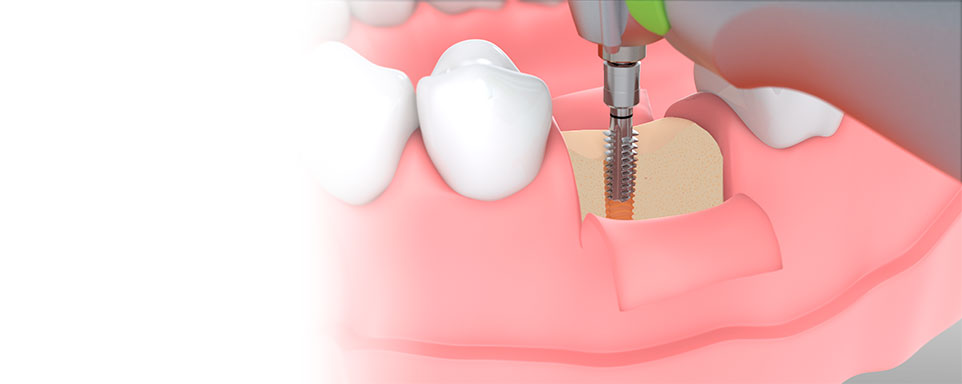

Inserimento di impianti

Inserimento controllato di tutti i tipi di impianto con una coppia massima di 80 Ncm.

Documentazione

Il personale interessato può essere informato sulla stabilità dell'impianto e i risultati vengono presentati agli addetti ai lavori.

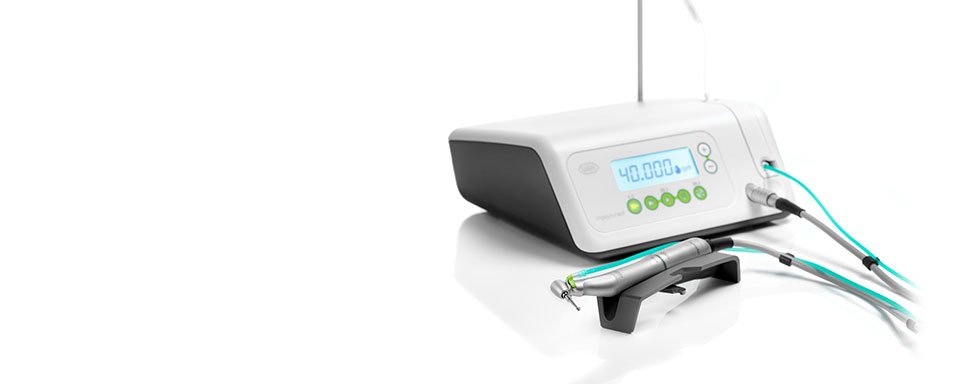

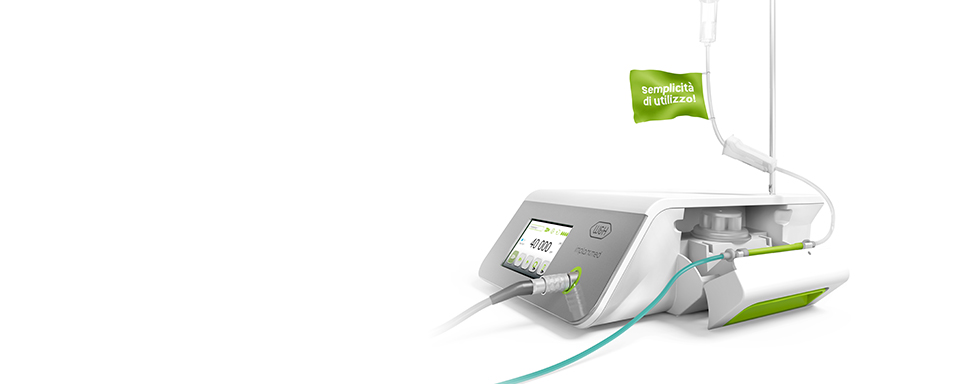

Design della pompa intuitivo

Per l'assistente

Il design intuitivo della pompa consente l'applicazione rapida e sicura del tubo di irrigazione.

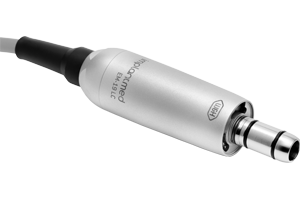

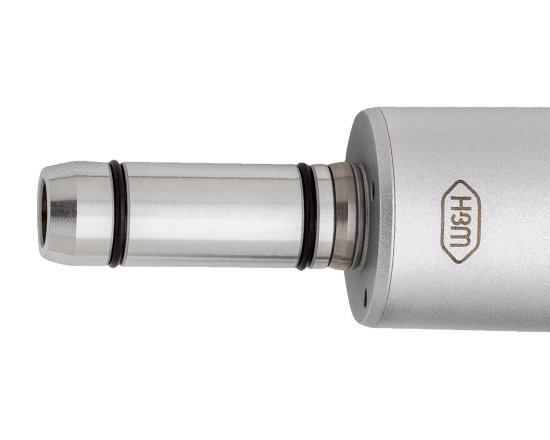

Motore elettrico ultra-compatto

Motore elettrico potente

Con il potente motore elettrico è possibile eseguire complessi interventi di implantologia senza grande dispendio di energia.
- Coppia massima pari a 6,2 Ncm sul motore
- da 200 a 40.000 giri/min sul motore
- Sterilizzabile e disinfettabile attraverso termodisinfezione
Equilibrio perfetto

Per lunghi interventi senza fatica
Il contrangolo è facile da impugnare ed è perfettamente bilanciato dal motore elettrico ultra-compatto.
Controllo al piede wireless

Libertà di movimento

Assoluta libertà di movimento con controllo al piede wireless. È possibile scegliere liberamente la sede ottimale del controllo al piede nell'area operativa.
- Elevata sicurezza nell'area di trattamento
- Uno per tutto: controlla le funzioni di più apparecchi W&H
wireless

combinabile

lavoro sterile

Leggero, equilibrato e preciso

“Quando opero, Implantmed, per me è l'estensione della mia mano: leggero, equilibrato e preciso. Un vero valore aggiunto.”

Dr. Ramon Boninsegna,
Chirurgo Orale-Odontoiatra, Brescia.

Controllo al piede: uno per tutto!

Controllo al piede wireless per la gestione di più apparecchi W&H

Pedale wirless

“Il pedale wirless semplifica l'operatività ed è integrabile con i prodotti W&H come il Piezomed.”

Dr. Mario R. Cappellin
Odontoiatra, Pinerolo (TO)

Personalizzazione in pochi passaggi!

semplicemente flessibile

Motore
opzionale con/senza connessione LED+

Controllo al piede
opzionale con/senza
fili, per il controllo di più apparecchi W&H

Controllo della stabilità
possibile con l'utilizzo di Osstell Beacon

Flessibilità ottimale
libertà di movimento

Workflow chirurgico guidato

La combinazione tra Implantmed Plus e il modulo Piezomed ridefinisce il metodo di lavoro nella chirurgia orale e nell'implantologia.

Motori elettici

Potente e ultra-compatto

Modulo Piezomed Plus e Classic

Il modulo Piezomed unisce il motore per implantologia e la piezochirurgia in un unico dispositivo. Implantmed può essere collegato al modulo Piezomed e impiegato per le più diverse applicazioni chirurgiche.

Manipoli diritti e contrangoli

Manipoli e contrangoli realizzati in acciaio inox di altissima qualità per chirurgia odontostomatologica e maxillo-facciale, implantologia e microchirurgia.
More Info!

Funzione di documentazione

Aggiornamento software via USB (.pdf e .xls).

Pedale wireless o con cavo

Con il controllo al piede senza cavi è possibile scegliere liberamente la sede ottimale nell'area operativa. Ciò garantisce un trattamento di alta qualità e in totale sicurezza.

Osstell Beacon

Connessione Wireless ad Osstell Beacon per una facile misurazione e rappresentazione della stabilità dell'impianto.
Maggiori Informazioni!

Passaggio 1: Unità di controllo

Implantmed Plus

È composto da:
> Unità di controllo
> Supporto per irrigazione
> Supporto universale
> Cavo di alimentazione
> Tre deflussori per irrigazione monouso

SI-1023
REF 30288000

Unità di controllo per tensione di rete a 230V

Richiesta prezzo

Passaggio 2: Motore

Motore elettrico con innesto W&H

Coppia massima sul motore: 6,2 Ncm
Velocità motore nell'intervallo di tensione nominale:
200 – 40.000 g/min

EM-19 LC
REF 30281000

Con LED+
Con contatti elettrici
Con cavo da 1,8 m

EM-19
REF 30185000

Senza LED+
Senza contatti elettrici
Con cavo da 1,8 m

Richiesta prezzo

Passaggio 3: Controllo al piede

Controllo al piede senza cavi

S-NW + CAN
REF 30264000

Con dongle CAN (ricevitore)
Compatibile con Implantmed SI-1023, SI-1015, SI-1010

Richiesta prezzo

Controllo al piede con cavo

S-N2
REF 30285000

Compatibile con
Implantmed SI-923, SI-915, SI-1010, SI-1015, SI-1023

Richiesta prezzo

Passaggio 4: Misurazione della stabilità implantare

Osstell Beacon

La fornitura dello strumento di misurazione Osstell Beacon include:
> Dongle USB per la comunicazione Wireless
> 1 Osstell TestPeg
> 1 supporto di avvitamento SmartPeg
> Istruzioni per l'uso

Dimensioni: 210 x 35 x 25 mm
Peso: 0,7 kg

Osstell Beacon
REF Beacon

Richiesta prezzo

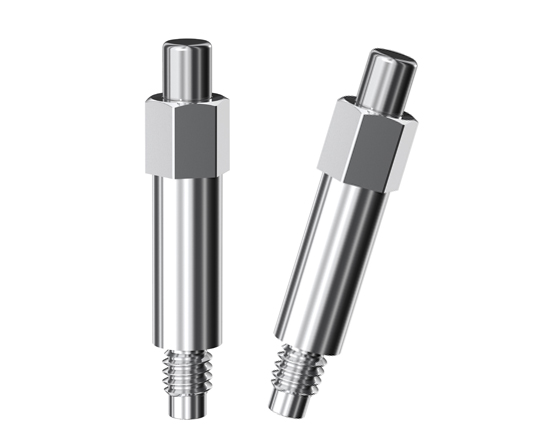

SmartPeg

> Voucher per cinque SmartPeg da utilizzare
al primo ordine
> Scegli il tuo smartpeg

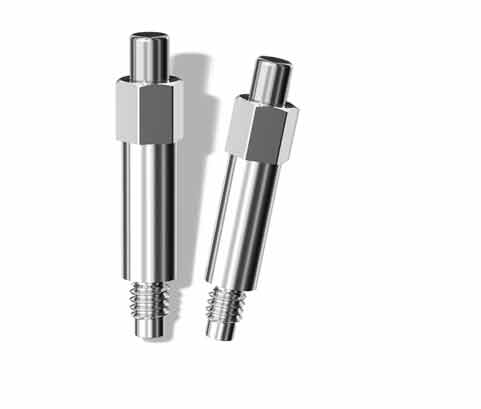

SmartPeg

> Prodotto monouso
> Consegnato in confezioni monouso sterili da 5 pezzi ciascuna

Peso: 0,3 g

SmartPeg
REF SmartPeg

Richiesta prezzo

Richiedi preventivo

Download Area

FAQ

Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?
Il generatore del contrangolo necessita di almeno 300 g/min per produrre corrente sufficiente per il LED. Durante l'inserimento di un impianto, la velocità di rotazione è compresa tra 15 e 50 g/min. mostra tutto
È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed?
Per le applicazioni che non richiedono una coppia esatta del torque (fresatura, levigatura, ...), è possibile utilizzare tutti i manipoli e contrangolo con attacco ISO 3964. Osservare la corretta impostazione di riduzione/moltiplicazione di manipoli e contrangolo. È possibile che i manipoli e contrangolo di altri produttori non siano concepiti per la coppia dell'apparecchio/motore utilizzato e si danneggino. mostra tutto
Come si inserisce il tubo spray?
Una descrizione dettagliata è disponibile nel manuale utente al capitolo "Funzionamento - Informazioni generali" e nel video relativo all'installazione di Implantmed. mostra tutto
Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?
Le indicazioni dettagliate sono riportate al capitolo "Igiene e manutenzione" delle istruzioni per l'uso. mostra tutto
È possibile poter inserire il motore Implantmed in un termodisinfettore?
Sì, se il motore è contrassegnato con il simbolo "termodisinfettabile". mostra tutto
L'apparecchio Implantmed/Elcomed richiede manutenzione?
Almeno ogni tre anni è necessario eseguire una manutenzione regolare dell'unità dentale e degli accessori, salvo il caso in cui le disposizioni di legge prevedano intervalli più brevi. In questo modo è possibile garantire un corretto funzionamento e la sicurezza dell'apparecchio. I particolari in merito sono riportati al capitolo "Assistenza" delle istruzioni d'uso. mostra tutto
È necessario lubrificare il motore Implantmed/Elcomed?
No, il motore Implantmed/Elcomed non deve essere lubrificato. I cuscinetti del motore non richiedono manutenzione. Ogni ulteriore lubrificazione ridurrebbe la vita utile dei cuscinetti. mostra tutto
Gli attuali contrangolo possono essere collegati ai motori?
Sì. Tutti i manipoli e i contrangolo chirurgici W&H possono essere collegati al motore EM-19. mostra tutto
Qual è la differenza tra coppia e ISQ?
La coppia è una misurazione statica una tantum, eseguita al momento del posizionamento dell'impianto, e non può essere ripetuta successivamente in modo non invasivo. Osstell ISQ misura la stabilità laterale dell'impianto e le misurazioni possono essere ripetute in modo non invasivo e dinamico per monitorare lo sviluppo dell'osteointegrazione. mostra tutto
Modulo Piezomed: il modulo funziona anche con dispositivi OEM?
Si, ma con il software adeguato mostra tutto
Modulo Piezomed: su quali modelli di Implantmed è possibile interconettere i moduli Piezomed?
Si, tutti i modellli Implantmed Plus SI-10XX mostra tutto
Modulo Piezomed: i manipoli del modulo sono compatibili con il Piezomed SA-320?
No, non lo sono mostra tutto
Do I need a protection cap for the Implantmed/Elcomed motor?
No protection cap is needed. mostra tutto
I nostri clienti possono smontare i contrangolo?
Sì. Per W&H, la lettera "S" indica sempre che il contrangolo chirurgico è smontabile. La lettera "I" indica che il contrangolo chirurgico non è smontabile (ad es. WS-75 L vs. WI-75) mostra tutto
Is it possible to use the Implantmed Classic in combination with the wireless foot control?
No, the Implatmed Classic can only be operated via a wired foot control. mostra tutto
È possibile regolare la velocità del motore nel programma di inserimento impianto?
Sì. Nel programma di inserimento impianto è possibile impostare sia la velocità sia la coppia. mostra tutto
È possibile utilizzare deflussori di altri produttori?
No. È consentito utilizzare esclusivamente deflussori approvati da W&H. Questo perché specifiche come materiale, dimensioni e flusso del liquido di raffreddamento potrebbero non essere compatibili e causare problemi quali perdite, raffreddamento insufficiente o persino danni al dispositivo. mostra tutto
I contrangoli possono essere utilizzati sui micromotori precedenti?
No. Per garantire un bilanciamento ottimale è stata ridotta la lunghezza dell'attacco interno. Per questo motivo, i contrangoli con suffisso “L” non possono essere utilizzati sui micromotori più datati, ma solo sui modelli EM-19 ed EM-19 LC. mostra tutto

Quali micromotori sono compatibili con i dispositivi Implantmed?

See overview table.

Motor	Implantmed Classic SI-9xx	Implantmed Plus SI-10xx	Implantmed Plus II SI-21xx
EM-19	yes	yes	no
EM-19 LC	no	yes	yes
Older motor versions	no	no	no

mostra tutto

Tutti gli Implantmed sono compatibili con il modulo W&H Osstell ISQ?
Le unità di controllo Implantmed Plus SI-1023, SI-1015 e SI-1010 possono essere aggiornate con il modulo W&H Osstell ISQ. Per la nuova generazione di Implantmed Plus II, invece, è possibile collegare direttamente l’Osstell Beacon. mostra tutto
È possibile aggiornare gli Implantmed con il pedale wireless?
Gli Implantmed Plus possono essere aggiornati: è sufficiente inserire il dongle in dotazione nel dispositivo e utilizzare il pedale in modalità wireless. Per Implantmed Plus II, invece, la scelta tra versione wireless o cablata deve essere effettuata al momento dell’acquisto. L’aggiornamento successivo non è possibile. mostra tutto

I vecchi controlli a pedale con cavo sono compatibili con la nuova unità e viceversa?

See overview table.

Foot control	Implantmed Classic SI-9xx / Implantmed Plus SI-10xx	Implantmed Plus II SI-2102	Implantmed Plus II SI-2101	Implantmed Plus II SI-2100
S-NW3 wireless foot control	no	yes	yes	no
Wired foot control S-N3	no	no	no	yes
Foot controls S-N2 / S-NW	yes	no	no	no

mostra tutto

Quali tipi di deflussori posso utilizzare con il mio dispositivo?
Per i motori con lunghezza di 1,8 m è possibile utilizzare deflussori monouso (04363600) oppure sterilizzabili (0417XXX). Per la combinazione Implantmed + modulo Piezomed è disponibile il deflussore con valvola a Y (08072750). Le opzioni compatibili sono riportate anche nelle istruzioni per l’uso del dispositivo. mostra tutto
What does the LC in EM-19 LC stand for, is there a LED in the motor?
The LC stands for light contacts. This means that we have integrated an electrical connection into our new motors. The light contacts supply our contra-angle handpieces with the “L” suffix (e.g. WS-75 L) with power, thus providing optimal light at any speed. mostra tutto

mostra tutto

Istruzioni di impiego

Istruzioni di impiego Implantmed Plus

Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

Download

Accessories irrigation tubings

Brochure Implantmed Plus

Video e tutorial

Per una navigazione online fluida ed interattiva dei nostri contenuti multimediali (ad es. video, mappe), si prega di accettare la memorizzazione dei cookie necessari (YouTube, MovingImage - informazioni dettagliate su questi cookie possono essere trovate attraverso la protezione dei dati) per scopi di marketing.

Accetto

Assistenza

ERGONOMICO

Grazie alla sua forma ergonomica e a un equilibrio
perfetto tra il motore ed il contrangolo W&H,
l’utente è in grado di eseguire lunghi interventi
senza affaticamento alle mani.
SEMPLICE DA USARE

Tutti i programmi possono essere impostati utilizzando un
unico livello utente, senza guardare tramite controllo al
piede oppure premendo i pulsanti del programma sul
dispositivo stesso.
POTENTE

Con una coppia di 5,5 Ncm e una velocità del motore
tra 300 e 40.000 giri/min è possibile eseguire trattamenti
precisi senza che i medici debbano esercitare una forza
eccessiva.

Il vostro partner affidabile

Implantmed si distingue per la semplicità d'uso, il motore potente e la funzione integrata di maschiatura.

Grazie alla progettazione operativa, tutti i programmi possono essere modificati azionando semplicemente i tasti sull'apparecchio e tramite controllo a pedale.

I vantaggi in breve

Semplicità di impiego
Motore potente con coppia di 5,5 Ncm
Ampia gamma di velocità: 300 – 40.000 giri/min al motore
Esatta limitazione di coppia: 5 – 70 Ncm
Funzione integrata di maschiatura
Motore con cavo, sterilizzabile e disinfettabile attraverso termodisinfezione

Motore potente

Semplicità di impiego

Funzione integrata di maschiatura

Semplicità

Per un impianto stabile

Il suo display con retroilluminazione automatica rende Implantmed facile e semplice da usare.
- Funzione automatica di maschiatura meccanica
- Controllo preciso della coppia
Funzione di maschiatura meccanica

Guarigione senza stress

L’utilizzo della funzione automatica di maschiatura meccanica consente l’inserimento degli impianti in caso di osso particolarmente denso. Grazie alla funzione di maschiatura meccanica si evita un’eccessiva compressione dell’osso durante l’inserimento dell’impianto.

Il risultato: nessuna perdita di tessuto osseo e guarigione senza stress dell’impianto.
Motore potente

Motore potente

Con il potente motore è possibile eseguire agevolmente anche procedure di implantologia difficili.
- 5.5 Ncm coppia massima sul motore
- Da 300 a 40,000 giri/min al motore
- Sterilizzabile e disinfettabile attraverso termodisinfezione
Lavoro senza fatica

Lavoro senza fatica

La combinazione tra il motore corto e il contrangolo di forma ergonomica è perfettamente bilanciata. Interventi lunghi senza accusare fatica o crampi alla mano.

La soluzione per il ciclo operativo <br>di inserimento impianto

La soluzione per il ciclo operativo
di inserimento impianto

Osteotomia

Coppia pari a 5,5 Ncm per tutte le qualità ossee e fluido di raffreddamento di 90 ml/min per evitare necrosi.

Maschiatura

Stress-free healing.
Nessuna perdita di tessuto osseo e guarigione senza stress con la funzione di maschiatura meccanica.

Inserimento di impianti

Inserimento controllato di tutti i tipi di impianto con una coppia massima di 70 Ncm.

“La facilità d'uso lo rende possibile: alto grado di sicurezza e trattamento di alta qualità per i pazienti. Massima efficienza nella pratica quotidiana”

Dott. Med. dent. Robert Schwagierek,
M. A. dentista specializzato in chirurgia orale

Implantmed Classic

composto da: unità di controllo, motore con cavo da 1,8 m e 5 clip controllo a pedale S-N2, stativo, supporto motore, cavo di alimentazione, 2 dispositivi di blocco e 3 tubolature usa e getta per irrigazione

SI-923
REF 30286000

230 V

Richiesta prezzo

Download Area

FAQ

Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?
Il generatore del contrangolo necessita di almeno 300 g/min per produrre corrente sufficiente per il LED. Durante l'inserimento di un impianto, la velocità di rotazione è compresa tra 15 e 50 g/min. mostra tutto
È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed?
Per le applicazioni che non richiedono una coppia esatta del torque (fresatura, levigatura, ...), è possibile utilizzare tutti i manipoli e contrangolo con attacco ISO 3964. Osservare la corretta impostazione di riduzione/moltiplicazione di manipoli e contrangolo. È possibile che i manipoli e contrangolo di altri produttori non siano concepiti per la coppia dell'apparecchio/motore utilizzato e si danneggino. mostra tutto
Come si inserisce il tubo spray?
Una descrizione dettagliata è disponibile nel manuale utente al capitolo "Funzionamento - Informazioni generali" e nel video relativo all'installazione di Implantmed. mostra tutto
Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?
Le indicazioni dettagliate sono riportate al capitolo "Igiene e manutenzione" delle istruzioni per l'uso. mostra tutto
È possibile poter inserire il motore Implantmed in un termodisinfettore?
Sì, se il motore è contrassegnato con il simbolo "termodisinfettabile". mostra tutto
L'apparecchio Implantmed/Elcomed richiede manutenzione?
Almeno ogni tre anni è necessario eseguire una manutenzione regolare dell'unità dentale e degli accessori, salvo il caso in cui le disposizioni di legge prevedano intervalli più brevi. In questo modo è possibile garantire un corretto funzionamento e la sicurezza dell'apparecchio. I particolari in merito sono riportati al capitolo "Assistenza" delle istruzioni d'uso. mostra tutto
È necessario lubrificare il motore Implantmed/Elcomed?
No, il motore Implantmed/Elcomed non deve essere lubrificato. I cuscinetti del motore non richiedono manutenzione. Ogni ulteriore lubrificazione ridurrebbe la vita utile dei cuscinetti. mostra tutto
Gli attuali contrangolo possono essere collegati ai motori?
Sì. Tutti i manipoli e i contrangolo chirurgici W&H possono essere collegati al motore EM-19. mostra tutto
Qual è la differenza tra coppia e ISQ?
La coppia è una misurazione statica una tantum, eseguita al momento del posizionamento dell'impianto, e non può essere ripetuta successivamente in modo non invasivo. Osstell ISQ misura la stabilità laterale dell'impianto e le misurazioni possono essere ripetute in modo non invasivo e dinamico per monitorare lo sviluppo dell'osteointegrazione. mostra tutto
Modulo Piezomed: il modulo funziona anche con dispositivi OEM?
Si, ma con il software adeguato mostra tutto
Modulo Piezomed: su quali modelli di Implantmed è possibile interconettere i moduli Piezomed?
Si, tutti i modellli Implantmed Plus SI-10XX mostra tutto
Modulo Piezomed: i manipoli del modulo sono compatibili con il Piezomed SA-320?
No, non lo sono mostra tutto
Do I need a protection cap for the Implantmed/Elcomed motor?
No protection cap is needed. mostra tutto
I nostri clienti possono smontare i contrangolo?
Sì. Per W&H, la lettera "S" indica sempre che il contrangolo chirurgico è smontabile. La lettera "I" indica che il contrangolo chirurgico non è smontabile (ad es. WS-75 L vs. WI-75) mostra tutto
Is it possible to use the Implantmed Classic in combination with the wireless foot control?
No, the Implatmed Classic can only be operated via a wired foot control. mostra tutto
È possibile regolare la velocità del motore nel programma di inserimento impianto?
Sì. Nel programma di inserimento impianto è possibile impostare sia la velocità sia la coppia. mostra tutto
È possibile utilizzare deflussori di altri produttori?
No. È consentito utilizzare esclusivamente deflussori approvati da W&H. Questo perché specifiche come materiale, dimensioni e flusso del liquido di raffreddamento potrebbero non essere compatibili e causare problemi quali perdite, raffreddamento insufficiente o persino danni al dispositivo. mostra tutto
I contrangoli possono essere utilizzati sui micromotori precedenti?
No. Per garantire un bilanciamento ottimale è stata ridotta la lunghezza dell'attacco interno. Per questo motivo, i contrangoli con suffisso “L” non possono essere utilizzati sui micromotori più datati, ma solo sui modelli EM-19 ed EM-19 LC. mostra tutto

Quali micromotori sono compatibili con i dispositivi Implantmed?

See overview table.

Motor	Implantmed Classic SI-9xx	Implantmed Plus SI-10xx	Implantmed Plus II SI-21xx
EM-19	yes	yes	no
EM-19 LC	no	yes	yes
Older motor versions	no	no	no

mostra tutto

Tutti gli Implantmed sono compatibili con il modulo W&H Osstell ISQ?
Le unità di controllo Implantmed Plus SI-1023, SI-1015 e SI-1010 possono essere aggiornate con il modulo W&H Osstell ISQ. Per la nuova generazione di Implantmed Plus II, invece, è possibile collegare direttamente l’Osstell Beacon. mostra tutto
È possibile aggiornare gli Implantmed con il pedale wireless?
Gli Implantmed Plus possono essere aggiornati: è sufficiente inserire il dongle in dotazione nel dispositivo e utilizzare il pedale in modalità wireless. Per Implantmed Plus II, invece, la scelta tra versione wireless o cablata deve essere effettuata al momento dell’acquisto. L’aggiornamento successivo non è possibile. mostra tutto

I vecchi controlli a pedale con cavo sono compatibili con la nuova unità e viceversa?

See overview table.

Foot control	Implantmed Classic SI-9xx / Implantmed Plus SI-10xx	Implantmed Plus II SI-2102	Implantmed Plus II SI-2101	Implantmed Plus II SI-2100
S-NW3 wireless foot control	no	yes	yes	no
Wired foot control S-N3	no	no	no	yes
Foot controls S-N2 / S-NW	yes	no	no	no

mostra tutto

Quali tipi di deflussori posso utilizzare con il mio dispositivo?
Per i motori con lunghezza di 1,8 m è possibile utilizzare deflussori monouso (04363600) oppure sterilizzabili (0417XXX). Per la combinazione Implantmed + modulo Piezomed è disponibile il deflussore con valvola a Y (08072750). Le opzioni compatibili sono riportate anche nelle istruzioni per l’uso del dispositivo. mostra tutto
What does the LC in EM-19 LC stand for, is there a LED in the motor?
The LC stands for light contacts. This means that we have integrated an electrical connection into our new motors. The light contacts supply our contra-angle handpieces with the “L” suffix (e.g. WS-75 L) with power, thus providing optimal light at any speed. mostra tutto

mostra tutto

Istruzioni di impiego

Istruzioni di impiego Implantmed Classic

Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

Download

Accessories irrigation tubings

Brochure Implantmed Classic

Video e tutorial

Accetto

Assistenza

Implantmed Plus SI-1023

Modello:	SI-1023
Tensione di rete:	230 V
Oscillazione di tensione ammessa:	220 – 240 V
Corrente nominale:	0.3 – 0.8 A
Frequenza:	50-60 Hz
Protezione di rete (2 pezzi):	250 V – T1,6AH
Potenza assorbita massima:	170 VA
Potenza erogata massima:	80 W
Coppia massima sul motore:	6.2 Ncm
Velocità motore nell'intervallo di tensione nominale:	200 – 40,000 min ^-1
Volume di emissione del fluido di raffreddamento al 100 %:	almeno 90 ml/min
Dimensioni in mm (Altezza x Larghezza x Profondità):	100 x 262 x 291
Peso in kg:	3.5
Controllo al piede:	S-N2 / S-NW
Manipoli e contrangolo con Mini-LED+:	S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L
Garanzia:	24 mesi

Implantmed Classic SI-923

Modello:	SI-923
Coppia massima allo strumento rotante (nel programma 4):	70 Ncm
Tensione di alimentazione:	220 – 240 V, 50 / 60 Hz
Potenza meccanica massima in uscita:	80 W
Coppia massima al motore:	5,5 Ncm
Velocità motore alla tensione nominale:	300 – 40.000 min ^-1
Strumenti di trasmissione consigliati: Programmi 4 e 5:	Attacco ISO 3964 (DIN 13.940), velocità di trasmissione 1:1, 20:1 esclusivamente nei modelli WI-75 o WS-75
Lunghezza del cavo motore:	1,8 m
Flusso liquido di raffreddamento al 100%:	almeno 90 ml/min
Controllo a pedale:	sì
Altezza / larghezza / profondità:	100 x 235 x 240 mm
