Може ли Piezomed накрайниците да се използват за работа с апарати на други производители?

Не a. Различна резба b. Апаратът на друг производител не може да открие правилната точка на резонанс – инструментът не може да осцилира

Колко време трае продължителността на живота на LED?

Потребителят трябва да смени LED джоба веднага щом защитното покритие на LED се износи и в резултат се наруши силата на светлината. Времето, за което това може да се случи варира, взависимост от типа на стерилизатора или стерилизационните цикли.

Колко време издържат накрайниците и кога трябва да бъдат сменени?

Полезният живот на накрайниците се определя от продължителността на времето, в което те са били многократно обработвани и стерилизационните цикли имат само маргинално влияние. a. Накрайниците трябва да бъдат сменени, - Ако има загуба на мощност по време на работа - Ако има видимо увреждане на работната страна или на опашката на накрайника. b. Трионите трябва да се сменят, ако - Резците са счупени - Резците са износени c. Накрайниците с диамантено покритие трябва да бъдат сменени - Веднага щом диамантеното покритие се износи.

Колко време трае продължителността на живота на разпознаването на накрайника?

Разпознаването на накрайника е позиционирано в LED джоба и автоматично се подменя заедно със самия LED джоб.

Как се подготвят инструментите за почистване?

a. Подготовка в ултразвукова вана: - Сложете инструментите в кошницата и я поставете в ултразвуковата вана. - Използвайте почистващи препарати и дезинфектанти, подходящи за ръчни инструменти (сонди, огледала, форцепс и др.). НЕ ИЗПОЛЗВАЙТЕ препарат за почистване на борери, тъй като е много агресивен. - След почистване в ултразвуковата вана изплакнете адекватно с вода, за да отстраните остатъците от почистващия агент и дезинфектанта от каналите за охлаждане. - Изсушете със сгъстен въздух след изплакване. - Поставете обратно изсушените инструменти в тавата и опаковайте за стерилизация. b. Хигиена и поддръжка в апарати за механична обработка и термодезинфектори: - Използвайте съответния адаптор за апарати за механична обработка и термодезинфектори (вижте Инструкции за употреба - Аксесоари). - След подготовката в апарата за механична обработка и термодезинфектора проверете дали каналите за охлаждащата течност са сухи и ако е необходимо, изсушете отново със сгъстен въздух.

Необходимо ли е динамометричният ключ да издаде звуков сигнал при затягане на инструмента?

Да, той трябва да издаде звуков сигнал, тъй като в противен случай не се достига необходимият въртящ момент на затягане.

Piezomed модул: Работи ли модулът и с OEM устройства (W&H устройства под други търговски марки)?

Да, но са необходими различни софтуерни актуализации.

Piezomed модул: могат ли устройствата да бъдат надградени от потребителите?

Да, устройствата могат да бъдат надградени от потребителите. Възможни са следните комбинации: Implantmed Plus с Piezomed Plus модул или Piezomed Classic модул. Implantmed Plus II с Piezomed Plus II модул.

Piezomed модул: съвместими ли са ръкохватките на модулите SA-40 и SA-40 L с устройството Piezomed SA-320?

Не, не са съвместими.

Може ли SA-40 да се използва с Piezomed Plus II модула?

Да, но автоматичното разпознаване на накрайника трябва да бъде деактивирано в подменюто. Настройки като група мощност, мощност и дебит на охлаждащата течност трябва да бъдат зададени от потребителя според картата на накрайника (включена с всеки W&H пиезо накрайник).

Могат ли накрайници на други производители да се използват с Piezomed или Piezomed модулите?

Не a. Различна резба b. Системата за разпознаване на накрайниците на Piezomed не може да открива накрайници на други производители.

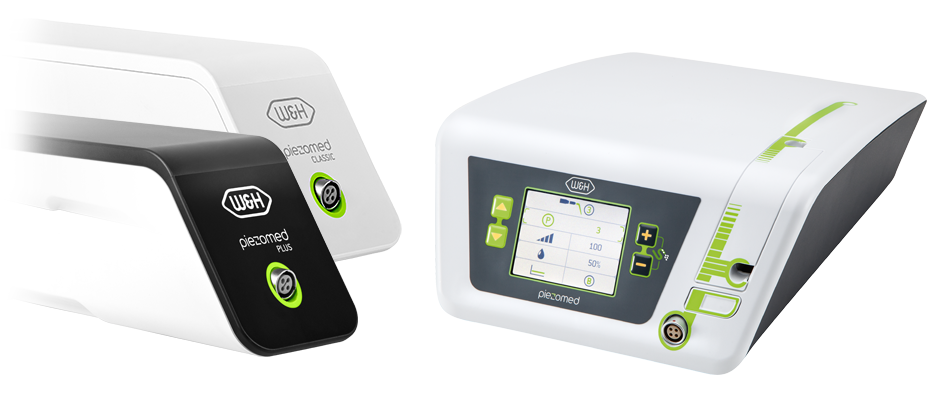

Piezomed & Piezomed модул

Name: Piezomed
Brand: W&H

Новата сила в костната хирургия

Piezomed ви предоставя всички предимства на иновативната ултразвукова технология: високочестотните микровибрации дават възможност за срезове с невероятна прецизност. В допълнение, те осигуряват и така наречения кавитационен ефект за операционната област без почти никакво кървене.

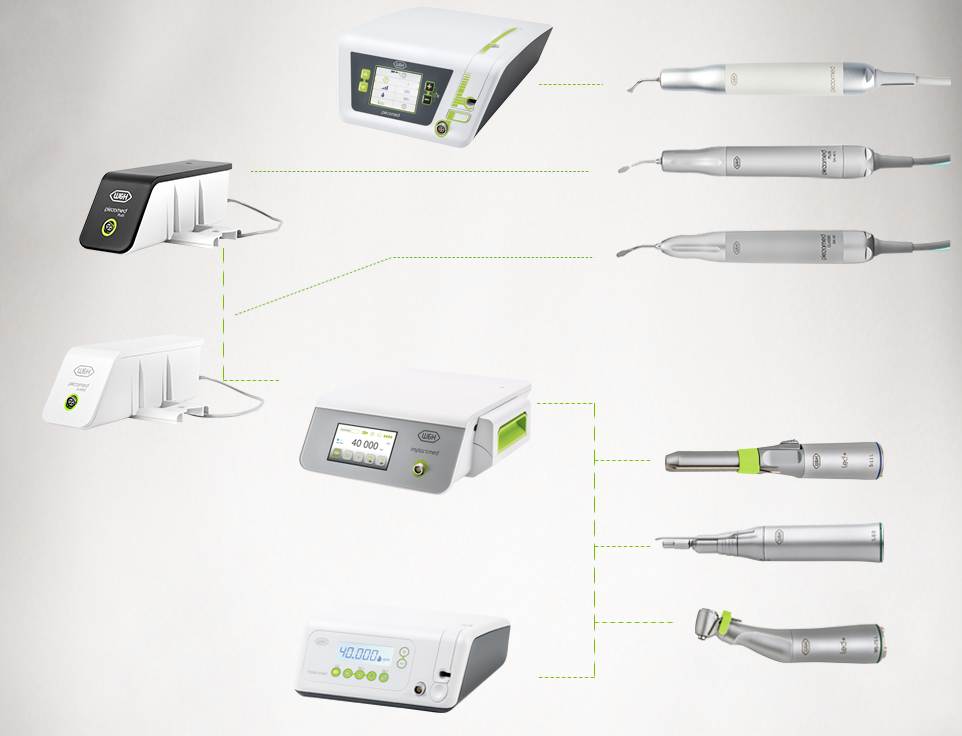

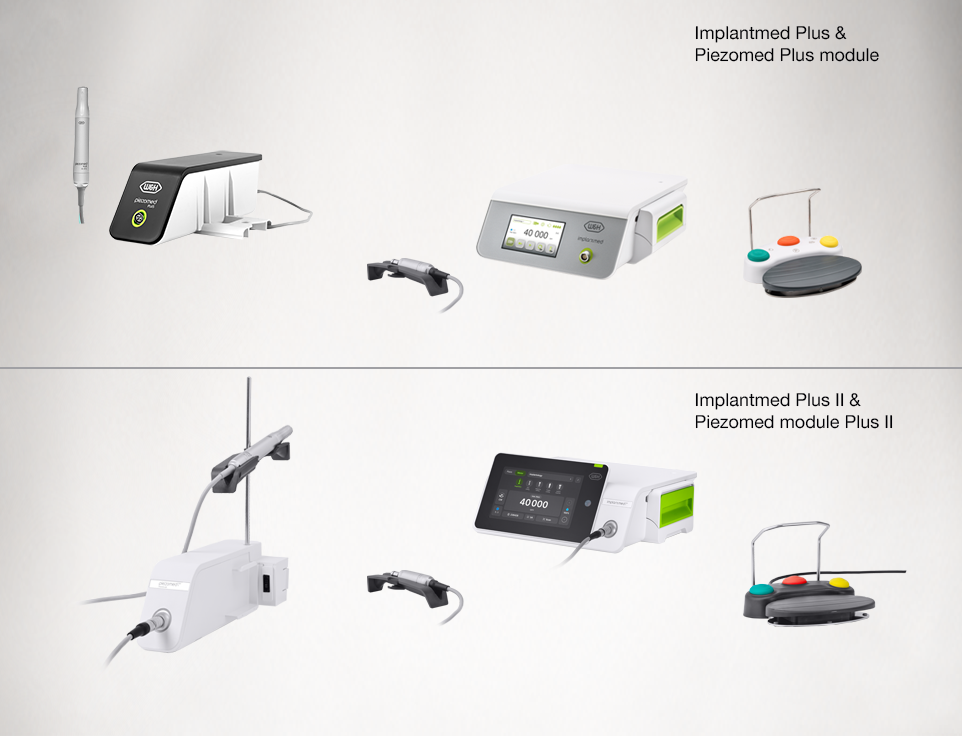

Преглед на системата

Piezomed & Piezomed модул
Технически данни

Минимално инвазивен, максимално мощен

Piezomed улеснява работата на хирурга: благодарение на иновативната
ултразвукова технология се отстранява единствено костна субстанция с изключителна прецизност. Околните меки тъкани са защитени. Забележително облекчение и за пациента: по-малко болка, по-добро заздравяване!

Основни характеристики от пръв поглед

Автоматична функция за разпознаване на накрайника
Три индивидуални режима на работа
Временно 20 % увеличение на мощността благодарение на Boost функцията
Оптимално осветяване на обработваната зона благодарение на иновативния LED пръстен
Ефективно охлаждане благодарение на изхода на спрея в близост до работната част на накрайника
Наконечникът с LED и кабелът подлежат на термодезинфекция и стерилизация

За първи път в света!
Автоматична функция за разпознаване на накрайника

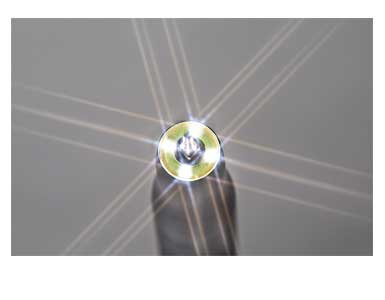

Иновативен LED пръстен

Ефективно охлаждане

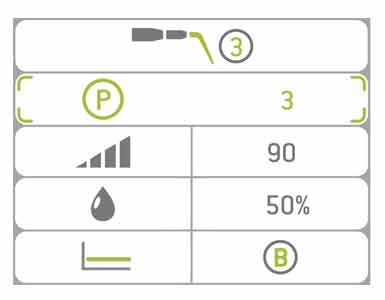

Индивидуални настройки

Индивидуални режими
на работа

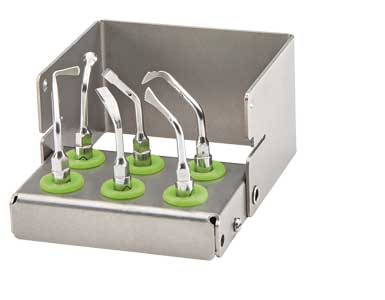

Piezomed накрайници

“Невероятно – реже костите като масло. ”

Д-р Улрих Фюрст,
Специалист по орална хирургия

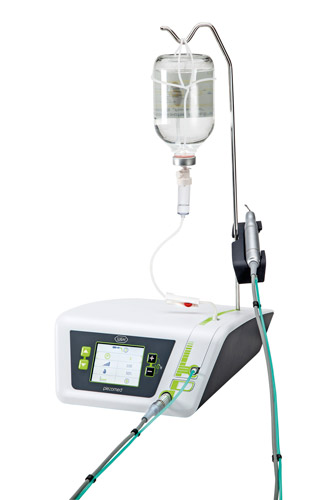

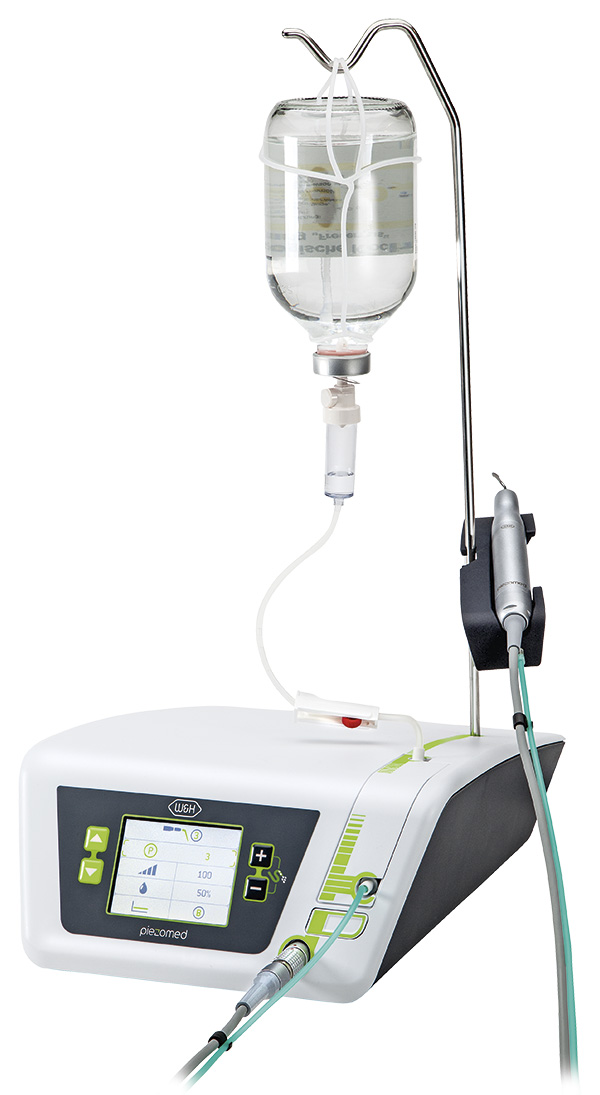

Piezomed

Комплектът Piezomed се състои от:
апарат, педал S-N1, ръкохватка с 1.8 m кабел и клипси, комплект шлаухи за еднократна употреба, захранващ кабел, поставка за ръкохватка, статив, ключ за смяна на накрайници, стерилизационна касета, комплект накрайници "Кост"

SA-320
REF 30078000

Ръкохватка с 1.8 m кабел

Запитване за цена

Купете сега

Piezomed модул*

Еволюция в пиезохирургията

Piezomed модул
Piezomed модулът съчетава имплантологичен мотор и пиезохирургия в едно устройство. Това означава, че Implantmed може да се комбинира с Piezomed модул и така обхваща няколко хирургични приложения.

*само в комбинация с Implantmed Plus

Основни характеристики от пръв поглед

Модулна система
Автоматично разпознаване на накрайника
Ефективно охлаждане благодарение на изхода на спрея в близост до работната част на накрайника
Библиотека с инструменти
Безжичният педал ви позволява да изберете оптималното място за него във вашата работна зона
Няма нарушаване на стерилната среда в следствие на циркулацията на охлаждащ въздух

Синус лифт и
поставяне на имплант

Модулна система

Модулната система предлага възможност за адаптиране на устройството към изискванията на отделния потребител.

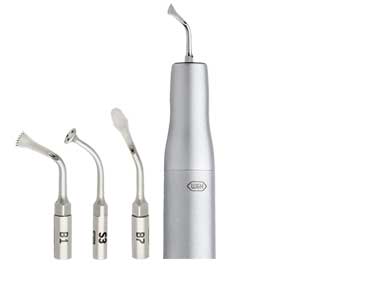

Автоматично разпознаване на накрайника

Веднага след поставяне на накрайника, Piezomed го разпознава автоматично и определя мощността според съответната група накрайници.

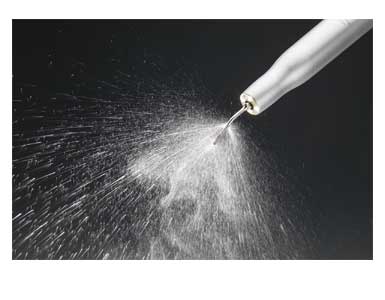

Ефективно охлаждане на третираната зона

Изходът на спрея в близост до работната част на накрайника осигурява ултраефективно охлаждане.

Библиотека с инструменти

Позволява индивидуална настройка на най-важните параметри на лечение за предпочитаните инструменти.

Абсолютна свобода на движение

Безжичният педал ви позволява да изберете оптималното място за него във вашата работна зона. Това осигурява високи нива на безопасност в областта на лечението.

Без принудително охлаждане на апарата

Това предотвратява смущаващите шумове. Няма нарушаване на стерилната среда в следствие на циркулацията на охлаждащ въздух.

Сега с нова актуализация на софтуера

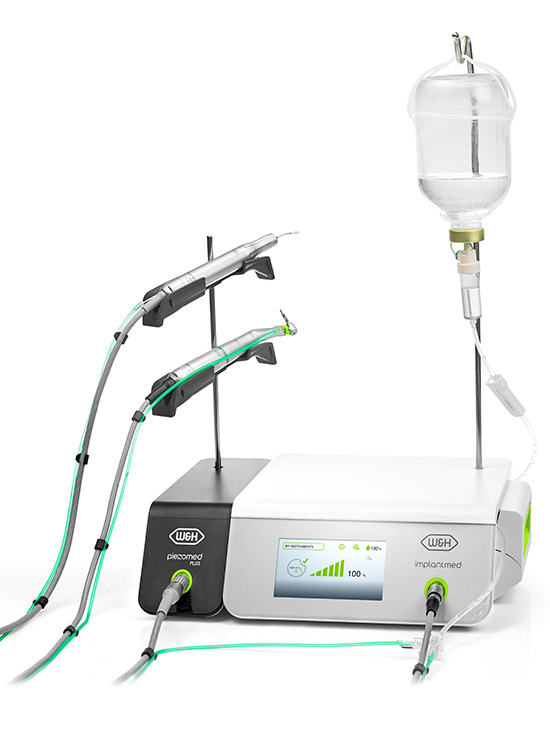

Piezomed Plus модул

състои се от: модул, ръкохватка SA-40 L, захранване и основен кабел, поставка за ръкохватка, статив, ключ за смяна на накрайници, 6 бр. шлаухи за еднократна употреба

SA-435 M
REF 90000350

Ръкохватка с 1.8 m кабел

SA-435 M
REF 90000351

Ръкохватка с 3.5 m кабел

Запитване за цена

Купете сега

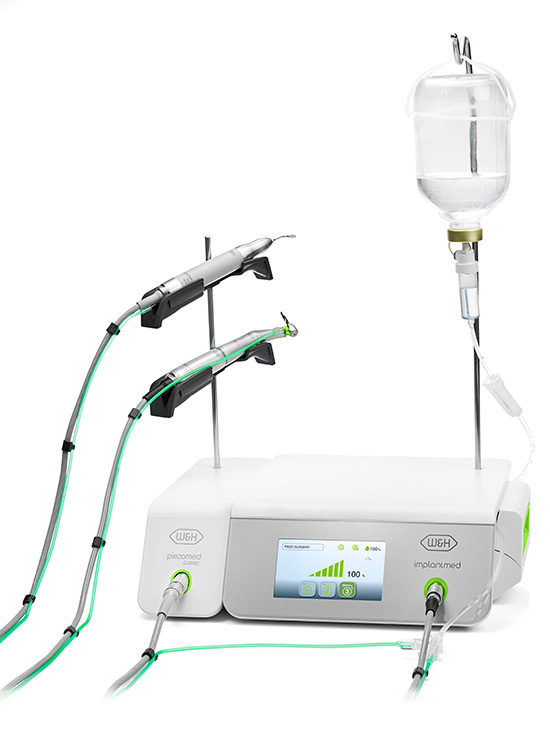

Piezomed Classic module

състои се от: модул, ръкохватка SA-40, захранване и основен кабел, поставка за ръкохватка, статив, ключ за смяна на накрайници, 6 бр. шлаухи за еднократна употреба

SA-430 M
REF 90000349

Ръкохватка с 1.8 m кабел

Запитване за цена

Купете сега

Модулност за оптимална гъвкавост

Решение, управлявано от работния процес

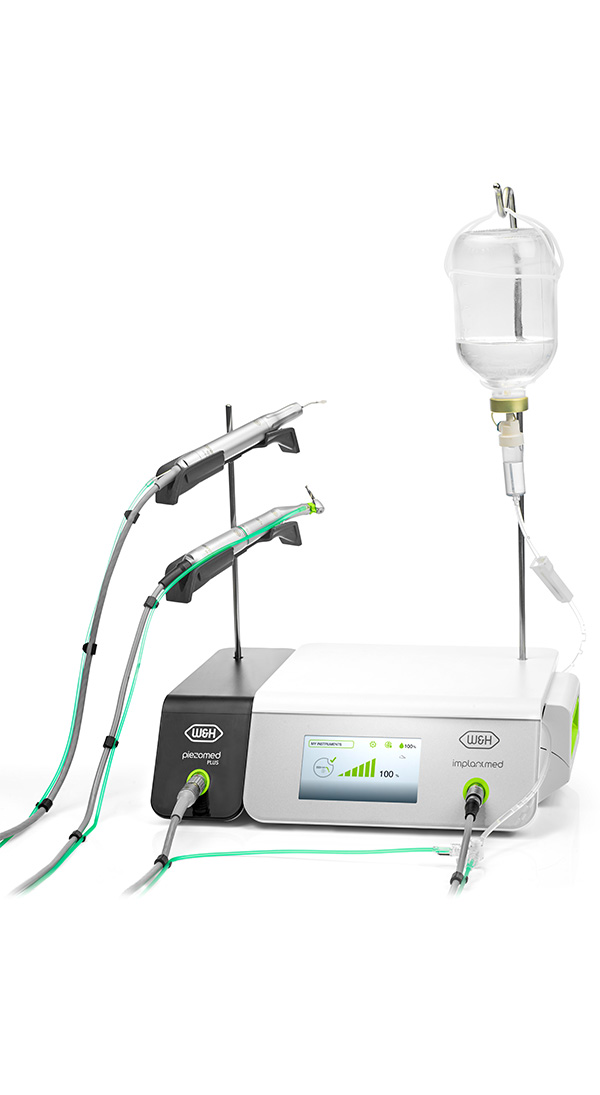

Комбинацията от Implantmed Plus и Piezomed модул променя метода на работа в оралната хирургия и имплантология.

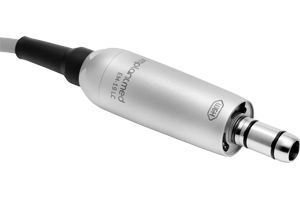

Електрически микромотор

Изключително малък и изненадващо лек. Позволява ви да работите с лекота.

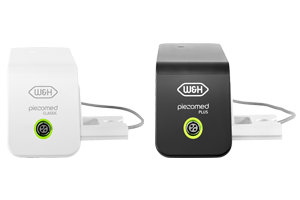

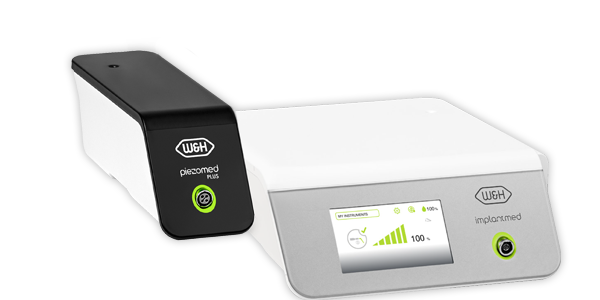

Piezomed Plus и Classic модул

Комбинира пиезохирургия и имплантология в едно устройство.

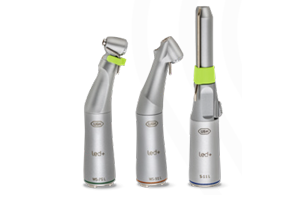

Прави & Обратни хирургични наконечници

Осигуряват оптимално осветяване на обработваната зона и спомагат за отлични и точни резултати от лечението.
Повече информация!

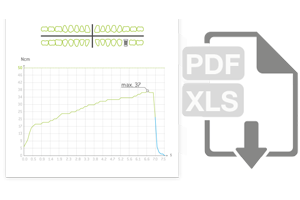

Функция за документиране

Функцията за документиране удобно записва всички стойности от поставянето на импланта на USB памет (.pdf and .xls).

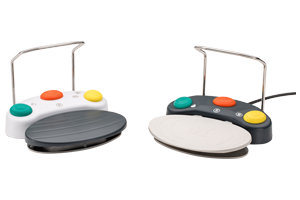

Безжичен педал или педал с кабел

Управлявате Implantmed Plus и Piezomed модула само с един педал за управление.

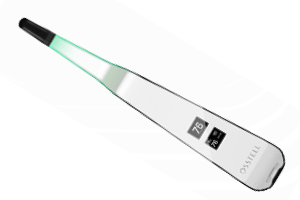

Osstell Beacon

безжична връзка с Osstell Beacon
за лесно измерване и представяне стабилността на импланта.
Повече информация!

Характеристики с един поглед

Характеристики
	Piezomed	Piezomed Plus модул	Piezomed Classic модул
Автоматично разпознаване на накрайника
Библиотека с инструменти
Модулна система
Безжичен педал
Без принудително охлаждане на апарата чрез вентилатор на корпуса
Свързване на Osstell Beacon
Implantmed и Piezomed могат да се управляват с един педал
ioDent® система
Актуализация на софтуера чрез USB
Implantmed и Piezomed в един апарат
Ръкохватка (с/без LED) и кабел, подлежащи на термодезинфекция и стерилизация
Съвместимост с пейсмейкъри
Boost функция
LED светлина
24 W
20 W
18 W

* 24 W с Boost функция (усилваща функция)

Download Area

Често задавани въпроси и отговори

Може ли Piezomed накрайниците да се използват за работа с апарати на други производители?
Не
a. Различна резба
b. Апаратът на друг производител не може да открие правилната точка на резонанс – инструментът не може да осцилира Повече
Колко време трае продължителността на живота на LED?
Потребителят трябва да смени LED джоба веднага щом защитното покритие на LED се износи и в резултат се наруши силата на светлината. Времето, за което това може да се случи варира, взависимост от типа на стерилизатора или стерилизационните цикли. Повече
Колко време издържат накрайниците и кога трябва да бъдат сменени?
Полезният живот на накрайниците се определя от продължителността на времето, в което те са били многократно обработвани и стерилизационните цикли имат само маргинално влияние.
a. Накрайниците трябва да бъдат сменени,
- Ако има загуба на мощност по време на работа
- Ако има видимо увреждане на работната страна или на опашката на накрайника.
b. Трионите трябва да се сменят, ако
- Резците са счупени
- Резците са износени
c. Накрайниците с диамантено покритие трябва да бъдат сменени
- Веднага щом диамантеното покритие се износи.
Повече
Колко време трае продължителността на живота на разпознаването на накрайника?
Разпознаването на накрайника е позиционирано в LED джоба и автоматично се подменя заедно със самия LED джоб. Повече
Как се подготвят инструментите за почистване?
a. Подготовка в ултразвукова вана:
- Сложете инструментите в кошницата и я поставете в ултразвуковата вана.
- Използвайте почистващи препарати и дезинфектанти, подходящи за ръчни инструменти (сонди, огледала, форцепс и др.).
НЕ ИЗПОЛЗВАЙТЕ препарат за почистване на борери, тъй като е много агресивен.
- След почистване в ултразвуковата вана изплакнете адекватно с вода, за да отстраните остатъците от почистващия агент и дезинфектанта от каналите за охлаждане.
- Изсушете със сгъстен въздух след изплакване.
- Поставете обратно изсушените инструменти в тавата и опаковайте за стерилизация.

b. Хигиена и поддръжка в апарати за механична обработка и термодезинфектори:
- Използвайте съответния адаптор за апарати за механична обработка и термодезинфектори (вижте Инструкции за употреба - Аксесоари).
- След подготовката в апарата за механична обработка и термодезинфектора проверете дали каналите за охлаждащата течност са сухи и ако е необходимо, изсушете отново със сгъстен въздух. Повече
Необходимо ли е динамометричният ключ да издаде звуков сигнал при затягане на инструмента?
Да, той трябва да издаде звуков сигнал, тъй като в противен случай не се достига необходимият въртящ момент на затягане. Повече
Piezomed модул: Работи ли модулът и с OEM устройства (W&H устройства под други търговски марки)?
Да, но са необходими различни софтуерни актуализации. Повече

Piezomed модул: Кои са основните разлики между Piezomed Plus модул и Piezomed Classic модул?

Характеристики	Piezomed Plus модул	Piezomed Classic модул
Мощност	24 watts	18 watts
Светлина	LED	без светлина
Разпознаване на накрайника	да	не
Цвят	черен	бял
Дължина на кабела	1.8 m и 3.5 m	1.8 m

Повече

Piezomed модул: могат ли устройствата да бъдат надградени от потребителите?
Да, устройствата могат да бъдат надградени от потребителите. Възможни са следните комбинации: Implantmed Plus с Piezomed Plus модул или Piezomed Classic модул. Implantmed Plus II с Piezomed Plus II модул. Повече
Piezomed модул: съвместими ли са ръкохватките на модулите SA-40 и SA-40 L с устройството Piezomed SA-320?
Не, не са съвместими. Повече

Piezomed модул: Съвместимост на ръкохватките с модулите Piezomed Plus II, Piezomed Plus и Piezomed Classic.

Ръкохватка	Piezomed Plus II модул	Piezomed Plus модул	Piezomed Classic модул
SA-40	да	да	да
SA-40 L (версия със светлина)	да	да	не
SA-320	не	не	не

Повече

Може ли SA-40 да се използва с Piezomed Plus II модула?
Да, но автоматичното разпознаване на накрайника трябва да бъде деактивирано в подменюто. Настройки като група мощност, мощност и дебит на охлаждащата течност трябва да бъдат зададени от потребителя според картата на накрайника (включена с всеки W&H пиезо накрайник). Повече
Могат ли накрайници на други производители да се използват с Piezomed или Piezomed модулите?
Не
a. Различна резба
b. Системата за разпознаване на накрайниците на Piezomed не може да открива накрайници на други производители.
Повече

Повече

Инструкции за употреба

Piezomed

Свалете

Брошура Piezomed

Брошура Piezomed модул

Брошура Piezomed накрайници

Указания за поддръжка на Piezomed

Видео ръководство

За безпроблемно и интерактивно онлайн изживяване на нашето мултимедийно съдържание (напр. видеоклипове, карти), моля, приемете съхранението на необходимите бисквитки (YouTube, MovingImage - подробна информация за тези бисквитки можете да намерите в раздела за отпечатъци/защита на данните) за маркетингови цели.

Приемам

Сервиз

Piezomed & Piezomed модул

Вид:	Piezomed SA-320	Piezomed Plus модул SA-435 M	Piezomed Classic модул SA-430 M
Мрежово напрежение:	220–240 V	100–240 V
Честота:	50–60 Hz
Допустимо отклонение на напрежението:	±10%
Номинален ток:	0.1–1.0 A/0.1–0.5 A	1.6 A
Мрежова честота:	50–60 Hz
Изходна мощност:	20 W*	24 W	18 W
Работна честота на накрайника:	22–35 kHz
Дебит на охлаждащото средство при 100%:	най-малко 50 ml/min	най-малко 90 ml/min
Дължина кабел на ръкохватка:	1.8 m	1.8 m	1.8 m без светлина
Размери в mm (височина × ширина × дълбочина):	256 × 305 × 109	90 × 140 × 285
Тегло:	7 kg	0.7 kg	0.6 kg
Педал:	S-N1/S-NW	S-N2/S-NW

* 24 W с Boost функция (функция за усилване)
